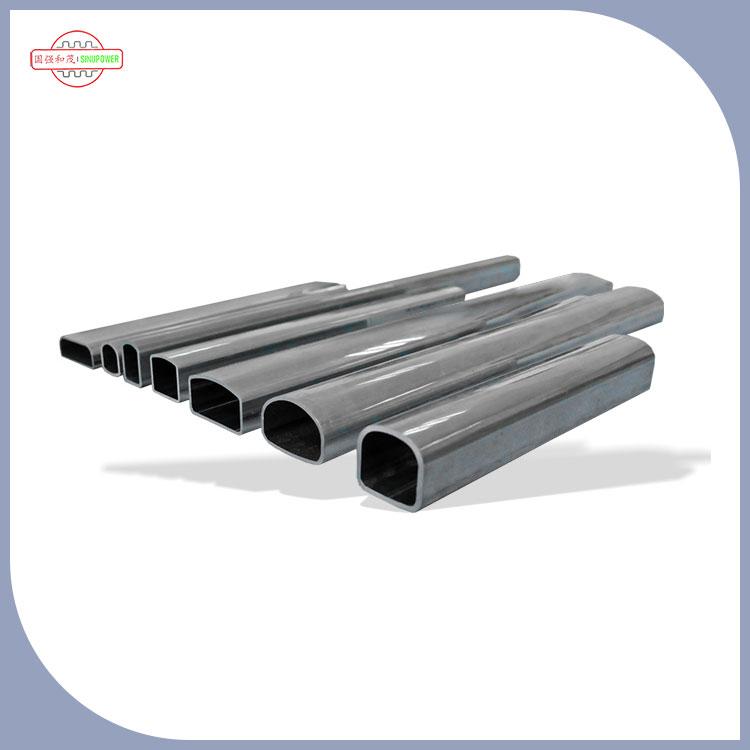

वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप

डिज़ाइन और कार्य

हेडर पाइप्स को विशेष रूप से डी-टाइप कंडेनसर में रेफ्रिजरेंट के वितरण और संग्रह बिंदु के रूप में काम करने के लिए डिज़ाइन किया गया है। इसका डी-आकार का विन्यास कंडेनसर ट्यूबों में रेफ्रिजरेंट के कुशल और समान वितरण की अनुमति देता है।

जैसे ही रेफ्रिजरेंट हेडर पाइप के माध्यम से और कंडेनसर ट्यूबों में प्रवाहित होता है, यह आसपास की हवा या पानी में गर्मी छोड़ता है, जिससे यह संघनित हो जाता है और वाष्प से तरल अवस्था में बदल जाता है। इस गर्मी हस्तांतरण प्रक्रिया की दक्षता प्रशीतन या एयर कंडीशनिंग प्रणाली के समग्र प्रदर्शन और ऊर्जा दक्षता पर सीधे प्रभाव डालती है।

सामग्री लाभ: कंडेनसर हेडर के लिए एल्युमीनियम क्यों

हेडर पाइप के निर्माण में एल्यूमीनियम का उपयोग कई फायदे प्रदान करता है:

• उत्कृष्ट तापीय चालकता:एल्युमीनियम रेफ्रिजरेंट और आसपास के शीतलन माध्यम के बीच कुशल ताप हस्तांतरण को सक्षम बनाता है।
• हल्का निर्माण:एल्युमीनियम स्टील की तुलना में काफी हल्का है, जिससे कुल कंडेनसर वजन कम हो जाता है और परिवहन और स्थापना लागत कम हो जाती है।
• संक्षारण प्रतिरोध:एल्युमीनियम स्वाभाविक रूप से एक सुरक्षात्मक ऑक्साइड परत बनाता है जो नमी, औद्योगिक प्रदूषकों और रेफ्रिजरेंट रसायनों से जमाव का प्रतिरोध करता है।
• लागत क्षमता:कॉपर मैनिफोल्ड्स की तुलना में एल्युमीनियम एक अनुकूल लागत-प्रदर्शन अनुपात प्रदान करता है, जिसमें डी-टाइप एक्सट्रूज़न तकनीक लगातार आयामी सटीकता के साथ उच्च मात्रा में उत्पादन को सक्षम करती है।

वाणिज्यिक एचवीएसी के लिए इंजीनियर: मानक प्रशीतन से परे

वाणिज्यिक एचवीएसी सिस्टम मानक प्रशीतन या ऑटोमोटिव अनुप्रयोगों की तुलना में मौलिक रूप से भिन्न परिस्थितियों में काम करते हैं। सिनुपावर के वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप विशेष रूप से इन अनूठी मांगों को पूरा करने के लिए इंजीनियर किए गए हैं:

• सतत कर्तव्य चक्र:वाणिज्यिक एचवीएसी सिस्टम अक्सर 24/7/365 चलते हैं। हमारे हेडर तनाव दरारें विकसित किए बिना हजारों थर्मल विस्तार/संकुचन चक्रों का सामना करने के लिए वायुमंडल-नियंत्रित एनीलिंग के माध्यम से तनाव-मुक्त होते हैं।
• बड़े पैमाने पर बैच संगति:वाणिज्यिक परियोजनाओं के लिए आमतौर पर सैकड़ों या हजारों समान हेडर की आवश्यकता होती है। IATF 16949 प्रमाणित सुविधा के रूप में, हम सभी महत्वपूर्ण आयामों पर Cpk ≥ 1.67 बनाए रखते हैं, यह सुनिश्चित करते हुए कि 10,000वीं इकाई पहली से मेल खाती है।
• डाउनटाइम लागत शमन:किसी व्यावसायिक भवन में एकल हेडर की विफलता से किरायेदार की शिकायतें, इन्वेंट्री हानि या सुविधा बंद हो सकती है। हमारे कठोर विनाशकारी परीक्षण प्रोटोकॉल क्षेत्र विफलता जोखिमों को कम करते हैं।
• स्केलेबल उत्पादन:उपकरणों के 90 सेटों के साथ, हम गुणवत्ता या लीड टाइम से समझौता किए बिना बड़ी वाणिज्यिक परियोजनाओं की मांगों को पूरा करने के लिए उत्पादन बढ़ा सकते हैं।

विशेष विवरण

एचवीएसी, रेफ्रिजरेशन और ऑटोमोटिव में अनुप्रयोग

डी-टाइप कंडेनसर सिस्टम आमतौर पर एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग), रेफ्रिजरेशन और हीट पंप सिस्टम सहित विभिन्न उद्योगों में उपयोग किए जाते हैं। सिनुपावर के वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप्स सुचारू और विश्वसनीय संचालन सुनिश्चित करते हैं:

• वाणिज्यिक एचवीएसी सिस्टम:रूफटॉप इकाइयाँ, सेंट्रल चिलर एरेज़, और वीआरएफ सिस्टम
• प्रशीतन उपकरण:वॉक-इन कूलर, रेफ्रिजरेटेड डिस्प्ले केस और कोल्ड स्टोरेज सुविधाएं
• हीट पंप सिस्टम:साल भर हीटिंग और कूलिंग के लिए प्रतिवर्ती हीट पंप कंडेनसर
• ऑटोमोटिव एचवीएसी:यात्री वाहन और हेवी-ड्यूटी ट्रक एयर कंडीशनिंग सिस्टम

डी-आकार की ज्यामिति क्यों मायने रखती है?

कई फ़ैक्टरियाँ गर्मी हस्तांतरण दक्षता, लागत नियंत्रण और संरचनात्मक अनुकूलनशीलता में उनके व्यापक लाभों के आधार पर हेडर पाइप्स का चयन करती हैं, जो औद्योगिक कंडेनसर की मुख्य आवश्यकताओं से सटीक रूप से मेल खा सकते हैं:

• सुपीरियर फिन संपर्क:डी-आकार का फ्लैट अनुभाग कंडेनसर पंखों के साथ सतह से सतह संपर्क को सक्षम बनाता है, जिससे गर्मी हस्तांतरण क्षेत्र अधिकतम हो जाता है।
• अनुकूलित द्रव वितरण:डी-आकार का विन्यास कंडेनसर ट्यूबों में रेफ्रिजरेंट का कुशल और समान वितरण सुनिश्चित करता है।
• बढ़ी हुई संरचनात्मक कठोरता:डी-सेक्शन की समतलता समान दीवार मोटाई के तहत गोलाकार पाइपों की तुलना में अधिक झुकने और मरोड़ वाली ताकत प्रदान करती है।

इंजीनियरिंग सत्यापन और गुणवत्ता आश्वासन

सिनुपावर कठोर गुणवत्ता प्रोटोकॉल के माध्यम से वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप के प्रत्येक बैच को मान्य करता है:

• IATF 16949 प्रमाणित सुविधा:पूर्ण ऑटोमोटिव-ग्रेड गुणवत्ता प्रबंधन प्रणाली
• आईएसओ प्रमाणपत्र:आईएसओ 9001:2015, आईएसओ 14001:2015, आईएसओ 45001:2018
• इन-लाइन आयामी निरीक्षण:लगातार दीवार की मोटाई और बाहरी आयाम सहनशीलता सुनिश्चित करता है
• विनाशकारी परीक्षण:उद्योग मानकों के अनुसार बर्स्ट प्रेशर परीक्षण यह सुनिश्चित करने के लिए कि ट्यूब निरंतर दबाव तरंगों और थर्मल साइक्लिंग का सामना कर सकें

वाणिज्यिक एचवीएसी भागीदारी - सिद्ध ट्रैक रिकॉर्ड

खरीद टीमें सिनुपॉवर को क्यों चुनती हैं?

लगातार गुणवत्ता प्रदान करने के लिए साइनुपावर इंजीनियरिंग विशेषज्ञता के साथ विनिर्माण पैमाने को जोड़ती है:

• उत्पादन पैमाना:वेल्डिंग उत्पादन लाइनें, काटने की मशीन, पंचिंग प्रेस, ड्राइंग बेंच और एनीलिंग भट्टियां सहित उपकरण और टूलींग के 90 सेट
• संस्थापक विशेषज्ञता:पूर्व फॉर्च्यून 500 अनुभव वाले एक उद्योग नेता, श्री गाओ किआंग द्वारा सह-स्थापित, 2019 चांगशू विज्ञान और प्रौद्योगिकी उद्यमिता बेंचमार्क टैलेंट और 2020 जियांग्सू इनोवेशन टैलेंट के रूप में मान्यता प्राप्त है।
• बौद्धिक संपदा:2 आविष्कार पेटेंट, 15 डिज़ाइन पेटेंट, और 16 उपयोगिता मॉडल पेटेंट
• सिद्ध साझेदारियाँ:सैनहुआ, डैनफॉस और पंकल के साथ दीर्घकालिक आपूर्ति समझौते

एप्लिकेशन केस स्टडी: वाणिज्यिक कार्यालय टॉवर एचवीएसी रेट्रोफिट

परियोजना:45 मंजिला वाणिज्यिक कार्यालय टॉवर, शंघाई सीबीडी

चुनौती:भवन प्रबंधन को 2 मिलियन वर्ग फुट कार्यालय स्थान की सेवा करने वाली 12 छत वाली एचवीएसी इकाइयों में पुराने कंडेनसर हेडर को बदलने की आवश्यकता है। आवश्यकताएँ शामिल हैं:

• मौजूदा चिलर इंफ्रास्ट्रक्चर के साथ ड्रॉप-इन अनुकूलता
• निरंतर संचालन के तहत 20+ वर्ष का डिज़ाइन जीवन
• किरायेदार के व्यवधान को कम करने के लिए 8-सप्ताह की डिलीवरी समयसीमा

समाधान:सिनुपावर ने 480 कस्टम वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप की आपूर्ति की:

• कस्टम डी-प्रोफाइल मौजूदा हेडर आयामों से मेल खाता है
• उन्नत संक्षारण प्रतिरोध के साथ 3003 मिश्र धातु
• त्वरित 4-सप्ताह टूलींग + 3-सप्ताह उत्पादन
• सीपीके रिपोर्ट के साथ 100% आयामी निरीक्षण

नतीजा:

• हेडर निर्धारित समय से 1 सप्ताह पहले वितरित किए गए
• स्थापना के दौरान शून्य फिटमेंट समस्याएँ
• भवन मालिक ने स्थापना के बाद सिस्टम सीओपी में 8% सुधार की सूचना दी
• पोर्टफोलियो में 3 अतिरिक्त भवनों के लिए सुरक्षित आपूर्ति समझौता

अक्सर पूछे जाने वाले प्रश्न: डी-टाइप कंडेनसर हैडर सोर्सिंग और इंजीनियरिंग

कस्टम वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप्स के लिए विशिष्ट लीड टाइम क्या है?

मानक कस्टम टूलींग निर्माण में 4-6 सप्ताह लगते हैं। टूलींग अनुमोदन के 1-2 सप्ताह बाद नमूना उत्पादन शुरू होता है।

डी-टाइप कंडेनसर हेडर के लिए किस एल्यूमीनियम मिश्र धातु का उपयोग किया जाता है?

कोर मिश्र धातुओं में 3003, 3102, X362, 1100, 1197 और 1297 शामिल हैं। क्लैडिंग मिश्र धातुओं में 4045, 4343, 4043 और 7072 शामिल हैं।

डी-टाइप और राउंड हेडर पाइप के बीच क्या अंतर है?

गोल पाइपों की तुलना में डी-प्रकार के पाइप बेहतर फिन संपर्क क्षेत्र और अधिक समान रेफ्रिजरेंट वितरण प्रदान करते हैं। डी-आकार का फ्लैट अनुभाग कंडेनसर पंखों के साथ सतह से सतह संपर्क को सक्षम बनाता है, जिससे गर्मी हस्तांतरण दक्षता अधिकतम हो जाती है।

सिनुपॉवर के पास कौन से प्रमाणपत्र हैं?

सिनुपावर को IATF 16949, ISO 9001:2015, ISO 14001:2015 और ISO 45001:2018 के तहत प्रमाणित किया गया है।

सिनुपॉवर बड़ी व्यावसायिक परियोजनाओं के लिए बैच-टू-बैच स्थिरता कैसे सुनिश्चित करता है?

IATF 16949 प्रमाणित सुविधा के रूप में, हम सभी महत्वपूर्ण आयामों पर Cpk ≥ 1.67 बनाए रखते हैं। इन-लाइन लेजर माप पूरे उत्पादन दौर में हर 0.5 मीटर पर दीवार की मोटाई और बाहरी आयामों की जांच करता है। सभी डेटा को लॉग किया गया है और अलग-अलग बैचों में ट्रेस किया जा सकता है, जिससे हजारों इकाइयों में एकरूपता सुनिश्चित होती है।

आपातकालीन प्रतिस्थापन आदेशों के लिए मुख्य समय क्या है?

आपातकालीन वाणिज्यिक एचवीएसी प्रतिस्थापन के लिए, हम 3 सप्ताह (मानक 4-6 सप्ताह) में त्वरित टूलींग निर्माण और 1 सप्ताह में नमूना उत्पादन की पेशकश करते हैं। नमूना अनुमोदन के तुरंत बाद पूर्ण उत्पादन शुरू हो सकता है। आपातकालीन सेवा के लिए कृपया हमारी वाणिज्यिक बिक्री टीम से संपर्क करें।

वाणिज्यिक एचवीएसी अनुप्रयोगों में इन हेडर की अपेक्षित सेवा जीवन क्या है?

हमारे वाणिज्यिक एचवीएसी सिस्टम कंडेनसर हैडर पाइप वाणिज्यिक अनुप्रयोगों में 20+ वर्षों की निरंतर सेवा के लिए डिज़ाइन किए गए हैं। हम इसे त्वरित थर्मल साइक्लिंग परीक्षण और संक्षारण प्रतिरोध परीक्षण के माध्यम से मान्य करते हैं। दीवार की मोटाई को दबाव और थर्मल थकान के खिलाफ सुरक्षा मार्जिन के साथ डिज़ाइन किया गया है।
