बड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनल

सिनुपॉवर चीन से बड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनल का निर्यात करता है - तरल-ठंडा ऊर्जा भंडारण बैटरी पैक के लिए डिज़ाइन की गई एल्यूमीनियम एक्सट्रूज़न ट्यूब। ग्रिड-स्केल बैटरी स्टोरेज सिस्टम चार्ज-डिस्चार्ज चक्र के दौरान महत्वपूर्ण गर्मी उत्पन्न करते हैं। हमारे चैनल सैकड़ों कोशिकाओं में समान तापमान वितरण प्रदान करते हैं, 10+ वर्ष के सिस्टम जीवन का समर्थन करते हैं और उच्च-परिवेश वाले वातावरण में क्षमता बनाए रखते हैं। आईएटीएफ 16949 प्रमाणित। तकनीकी डेटा का अनुरोध करें →

जांच भेजें

उत्पाद वर्णन

सिनुपावर- एक विशेषउत्पादकपरिशुद्धता एल्यूमीनियम थर्मल घटकों का - उत्पादन करता हैबड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनलइन मांग वाले स्थिर भंडारण अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गया। ऊर्जा भंडारण प्रणालियाँ (ईएसएस) ईवी बैटरी पैक की तुलना में अलग तरह से काम करती हैं। वे लंबी अवधि के चार्ज-डिस्चार्ज चक्र, उच्च परिवेश तापमान जोखिम का अनुभव करते हैं, और न्यूनतम रखरखाव के साथ 10-20 वर्षों तक प्रदर्शन बनाए रखना चाहिए। हमारे कूलिंग चैनल लिक्विड-कूल्ड बैटरी मॉड्यूल में एकीकृत हैं, जो बड़े पैमाने पर प्रतिष्ठानों में प्रिज्मीय और पाउच कोशिकाओं से गर्मी निकालने के लिए शीतलक प्रसारित करते हैं। इष्टतम 20-40 डिग्री सेल्सियस सीमा के भीतर सेल तापमान को बनाए रखकर, हमारे चैनल सिस्टम जीवनकाल का विस्तार करते हैं, प्रयोग करने योग्य क्षमता को संरक्षित करते हैं, और थर्मल घटनाओं के जोखिम को कम करते हैं जो मेगावाट-घंटे भंडारण सुविधाओं से समझौता कर सकते हैं।

भंडारण चुनौती - ईएसएस कूलिंग ईवी से अलग क्यों है

बड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनलउन स्थितियों को संबोधित करना चाहिए जो स्थिर भंडारण अनुप्रयोगों के लिए अद्वितीय हैं:

विस्तारित निर्वहन चक्र:ईएसएस सिस्टम लगातार 4-8 घंटों तक डिस्चार्ज हो सकता है, जिससे निरंतर ताप भार उत्पन्न होता है जिसके लिए लगातार शीतलन क्षमता की आवश्यकता होती है।
उच्च परिवेश तापमान:रेगिस्तानी या उष्णकटिबंधीय जलवायु में भंडारण कंटेनरों का तापमान 45°C से अधिक हो सकता है, जिससे बैटरी कोशिकाओं पर अतिरिक्त थर्मल तनाव पड़ता है।
लंबी सेवा जीवन:ईएसएस इंस्टॉलेशन 10-20 वर्षों के संचालन के लिए डिज़ाइन किए गए हैं - कूलिंग सिस्टम को केवल वाहन वारंटी अवधि ही नहीं, बल्कि दशकों तक प्रदर्शन बनाए रखना चाहिए।
कोशिका गणना और पैमाना:बड़े ईएसएस इंस्टॉलेशन में कई रैक में सैकड़ों या हजारों सेल होते हैं - पूरे इंस्टॉलेशन में कूलिंग एक समान होनी चाहिए।
सुरक्षा और बीमा आवश्यकताएँ:ग्रिड-स्केल भंडारण परियोजनाओं के लिए ईएसएस सुरक्षा प्रमाणन और बीमा हामीदारी में थर्मल प्रबंधन एक महत्वपूर्ण कारक है।

मुख्य संदर्भ:उद्योग अध्ययनों से संकेत मिलता है कि औसत सेल ऑपरेटिंग तापमान में प्रत्येक 10 डिग्री सेल्सियस की कमी ईएसएस बैटरी जीवन को लगभग 50% तक बढ़ा देती है, जिसका सीधा असर प्रोजेक्ट आरओआई पर पड़ता है।

चैनल डिज़ाइन - स्थिर भंडारण आवश्यकताओं के लिए निर्मित

सिनुपावर काबड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनलईएसएस अनुप्रयोगों के लिए विशेष रूप से विकसित डिज़ाइन सुविधाओं को शामिल करें:

उच्च प्रवाह क्षमता ईवी ट्यूबों की तुलना में बड़े आंतरिक क्रॉस-सेक्शन बड़े पैमाने पर भंडारण प्रणालियों में विस्तारित डिस्चार्ज चक्रों के लिए आवश्यक उच्च शीतलक प्रवाह दर का समर्थन करते हैं।

यूनिफ़ॉर्म सेल संपर्क फ्लैट प्रोफ़ाइल पूरी कोशिका सतह पर लगातार थर्मल संपर्क सुनिश्चित करती है, जिससे स्थानीय हॉट स्पॉट को रोका जा सकता है जो गिरावट को तेज करता है।

संक्षारण प्रतिरोध वैकल्पिक जिंक-फ्लेक या रूपांतरण कोटिंग के साथ AA3003 मिश्र धातु ग्लाइकोल-आधारित शीतलक प्रणालियों में दीर्घकालिक संक्षारण सुरक्षा प्रदान करता है।

लंबी लंबाई की क्षमता ईएसएस रैक डिज़ाइन में उपयोग किए जाने वाले बड़े प्रारूप वाले बैटरी मॉड्यूल को समायोजित करने के लिए विस्तारित लंबाई में उपलब्ध है।

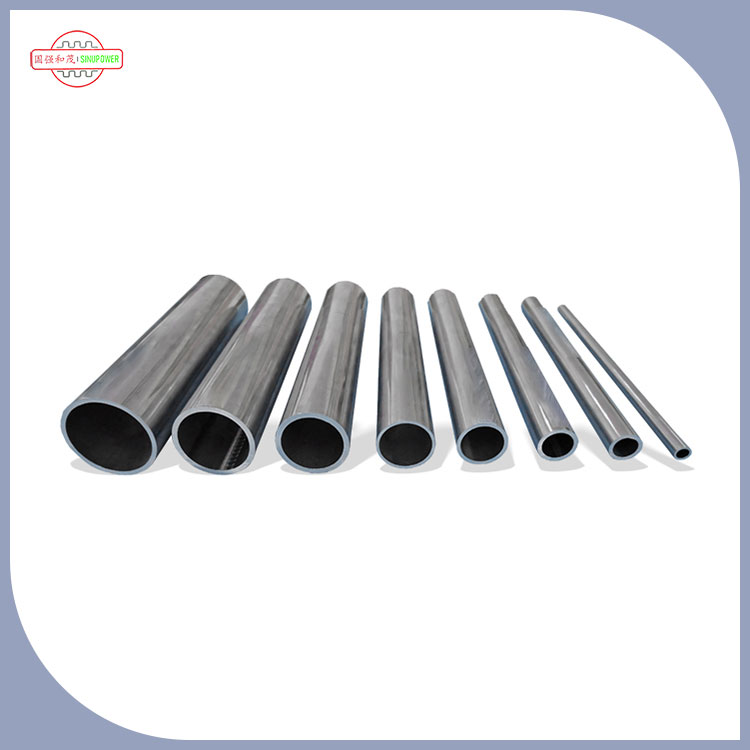

Large Scale Energy Storage Battery Cell Cooling Channels

सामग्री विशिष्टता

मिश्र धातु:AA3003 - लंबे समय तक चलने वाली शीतलन प्रणालियों में थर्मल चालकता (200-220 W/m·K), फॉर्मेबिलिटी और संक्षारण प्रतिरोध के लिए चुना गया।
दीवार की मोटाई:0.40 मिमी - 1.00 मिमी, ईएसएस शीतलक सर्किट में दबाव प्रबंधन और गर्मी हस्तांतरण के लिए अनुकूलित।
सतह का उपचार:बेहतर स्थायित्व के लिए रूपांतरण कोटिंग, जिंक-फ्लेक, या एनोडाइज्ड फिनिश।
आयामी सहनशीलता:±0.05 मिमी कूलिंग प्लेट असेंबलियों में लगातार फिटमेंट सुनिश्चित करता है।

कूलिंग चैनल तुलना - ईएसएस बनाम ईवी अनुप्रयोग

डिज़ाइन पैरामीटर	ईएसएस कूलिंग चैनल	ईवी कूलिंग ट्यूब
निर्वहन अवधि	4-8 घंटे लगातार	1-2 घंटे (ड्राइविंग चक्र)
शीतलक प्रवाह दर	उच्चतर (निरंतर)	मध्यम (रुक-रुक कर)
संकर अनुभागीय क्षेत्र	बड़ा	छोटे
दीवार की मोटाई	0.40–1.00मिमी	0.20–0.60मिमी
ट्यूब की लंबाई	विस्तारित (बड़े मॉड्यूल)	छोटा (पैक-सीमित)
परिवेश ऑपरेटिंग रेंज	-20°C से +50°C	-30°C से +45°C
सेवा जीवन लक्ष्य	10-20 वर्ष	8-10 वर्ष
सेल प्रकार अनुकूलता	प्रिज्मीय और थैली	प्रिज्मीय, थैली, बेलनाकार

विनिर्माण प्रक्रिया - बड़े प्रारूप वाले कूलिंग के लिए परिशुद्धता

सिनुपॉवर उत्पादन करता हैबड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनलईएसएस आवश्यकताओं के अनुकूल नियंत्रित विनिर्माण अनुक्रम के माध्यम से:

थर्मल प्रदर्शन और संक्षारण प्रतिरोध के लिए मिश्र धातु चयन AA3003 कॉइल का चयन किया गया।
वास्तविक समय आयामी निगरानी के साथ बड़े प्रारूप प्रोफाइल के लिए प्रेसिजन एक्सट्रूज़न कस्टम मर जाता है।
साइज़िंग और ड्राइंग ±0.05 मिमी सहनशीलता के साथ अंतिम आयामों तक कोल्ड ड्राइंग।
±5°C एकरूपता के साथ एनीलिंग नियंत्रित वातावरण।
डिबर्ड, चौकोर सिरों के साथ कट-टू-लेंथ सटीक काटने का काम।
गुणवत्ता सत्यापन प्रति बैच 100% आयामी, रिसाव और यांत्रिक परीक्षण।

गुणवत्ता मानक - IATF 16949 और ESS आवश्यकताएँ

सिस्टम प्रमाणपत्र

आईएटीएफ 16949:2016- ऑटोमोटिव (ईएसएस-ग्रेड)
आईएसओ 9001:2015- गुणवत्ता प्रबंधन
आईएसओ 14001:2015-पर्यावरण प्रबंधन
आईएसओ 45001:2018- स्वास्थ्य एवं सुरक्षा

बौद्धिक संपदा

2 आविष्कार पेटेंट(2019 से)
15 डिज़ाइन पेटेंट
16 उपयोगिता मॉडल पेटेंट

अनुरोध पर पूर्ण प्रमाणपत्र प्रतियां उपलब्ध हैं।

इंजीनियरिंग समीक्षा:श्री गाओ कियांग, सिनुपॉवर संस्थापक - एल्यूमीनियम एक्सट्रूज़न और थर्मल प्रबंधन में 20+ वर्ष, जिसमें फॉर्च्यून 500 विनिर्माण कंपनियों में पूर्व नेतृत्व भी शामिल है।

कस्टम डिज़ाइन - आपके ईएसएस मॉड्यूल के लिए कूलिंग चैनल

सिनुपॉवर डिजाइन और निर्माण करता हैबड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनलऊर्जा भंडारण प्रणालियों के लिए ग्राहक विनिर्देशों के अनुसार।

प्रोफ़ाइल ज्यामिति:फ्लैट, मल्टी-पोर्ट, या कस्टम क्रॉस-सेक्शन।
चैनल आयाम:ईएसएस मॉड्यूल आवश्यकताओं के अनुसार चौड़ाई, ऊंचाई और दीवार की मोटाई।
लंबाई:बड़े प्रारूप वाले बैटरी मॉड्यूल के लिए विस्तारित लंबाई।
सतह का उपचार:रूपांतरण कोटिंग, जिंक-फ्लेक, या एनोडाइज्ड फ़िनिश।
अंत समापन:चौकोर कटे हुए, चैम्फर्ड, फ्लेयर्ड या विस्तारित सिरे।

विकास समयरेखा

विशिष्ट प्रस्तुतिकरण:ग्राहक ईएसएस मॉड्यूल चित्र और शीतलन आवश्यकताएं प्रदान करता है।
इंजीनियरिंग समीक्षा:व्यवहार्यता अध्ययन और डिजाइन अनुकूलन।
टूलींग:डाई विकास - 15-20 कार्य दिवस।
प्रोटोटाइप:सत्यापन के लिए 100 टुकड़े तक - केवल डाई लागत।
उत्पादन:पीपीएपी स्तर 3 के साथ पूर्ण पैमाने पर उपलब्ध।

अक्सर पूछे जाने वाले प्रश्न - ईएसएस कूलिंग

प्रश्न: ईएसएस कूलिंग ईवी बैटरी कूलिंग से किस प्रकार भिन्न है?

उत्तर: ईएसएस सिस्टम लंबे समय तक डिस्चार्ज अवधि (4-8 घंटे बनाम 1-2 घंटे) का अनुभव करते हैं, इसके लिए 10-20 साल की सेवा जीवन की आवश्यकता होती है, और उच्च परिवेश तापमान वातावरण में काम करते हैं। इन आवश्यकताओं को पूरा करने के लिए साइनुपावर के ईएसएस कूलिंग चैनल बड़े क्रॉस-सेक्शन और मोटी दीवारों के साथ डिज़ाइन किए गए हैं।

प्रश्न: ईएसएस बैटरी सेल के लिए इष्टतम ऑपरेटिंग तापमान क्या है?

ए: ऊर्जा भंडारण अनुप्रयोगों में लिथियम-आयन कोशिकाएं 20 डिग्री सेल्सियस और 40 डिग्री सेल्सियस के बीच इष्टतम रूप से काम करती हैं। कोशिकाओं में ≤3°C भिन्नता के साथ इस सीमा को बनाए रखना 10+ वर्ष के सिस्टम जीवन के लिए महत्वपूर्ण है।

प्रश्न: ईएसएस कूलिंग चैनलों के लिए किस सामग्री का उपयोग किया जाता है?

ए: साइनुपावर तापीय चालकता (200-220 डब्लू/एम·के), संक्षारण प्रतिरोध और ग्लाइकोल-आधारित शीतलक प्रणालियों में दीर्घकालिक स्थायित्व के संतुलन के लिए एए3003 एल्यूमीनियम मिश्र धातु का उपयोग करता है।

प्रश्न: क्या साइनुपॉवर बड़े प्रारूप वाले ईएसएस मॉड्यूल के लिए कूलिंग चैनल का उत्पादन कर सकता है?

उत्तर: हाँ. हम ग्रिड-स्केल ऊर्जा भंडारण रैक में उपयोग किए जाने वाले बड़े बैटरी मॉड्यूल के लिए उपयुक्त विस्तारित लंबाई में कूलिंग चैनल का निर्माण करते हैं।

प्रश्न: ईएसएस कूलिंग चैनलों के लिए कौन से सतही उपचार उपलब्ध हैं?

उत्तर: हम रूपांतरण कोटिंग, जिंक-फ्लेक और एनोडाइज्ड फ़िनिश प्रदान करते हैं - ये सभी ईएसएस शीतलक वातावरण में दीर्घकालिक संक्षारण संरक्षण के लिए डिज़ाइन किए गए हैं।

प्रश्न: ईएसएस कूलिंग घटकों पर कौन से गुणवत्ता मानक लागू होते हैं?

उत्तर: सिनुपावर के ईएसएस कूलिंग चैनल IATF 16949:2016 गुणवत्ता प्रबंधन के तहत निर्मित होते हैं, जिसमें प्रति बैच 100% आयामी निरीक्षण, रिसाव परीक्षण और यांत्रिक सत्यापन होता है।

सिनुपावर - ईएसएस कूलिंग सॉल्यूशंस से संपर्क करें

सिनुपॉवर वितरित करता हैबड़े पैमाने पर ऊर्जा भंडारण बैटरी सेल कूलिंग चैनलजो ईएसएस इंटीग्रेटर्स और बैटरी निर्माताओं को ग्रिड-स्केल स्टोरेज इंस्टॉलेशन के लिए विश्वसनीय थर्मल प्रबंधन प्राप्त करने में मदद करता है। हम ऊर्जा भंडारण प्रणाली इंटीग्रेटर्स, बैटरी मॉड्यूल निर्माताओं और नवीकरणीय ऊर्जा परियोजना डेवलपर्स को नमूने, तकनीकी डेटाशीट या सहयोगी डिजाइन समीक्षा के लिए हमसे संपर्क करने के लिए आमंत्रित करते हैं।

सिनुपॉवर के साथ भागीदार - ऊर्जा संक्रमण के लिए कूलिंग।

ईमेल: robert.gao@sinupower.com

वेबसाइट: www.sinupower-transfertubes.com

नमूने या डेटाशीट का अनुरोध करें: हमारी इंजीनियरिंग टीम से संपर्क करें →
