घरेलू उपकरणों के क्षेत्र में एल्यूमीनियम मिश्र धातु सामग्री और उनके अनुप्रयोगों की खोज

एल्यूमीनियम और एल्यूमीनियम मिश्र धातु सामग्री का परिचय

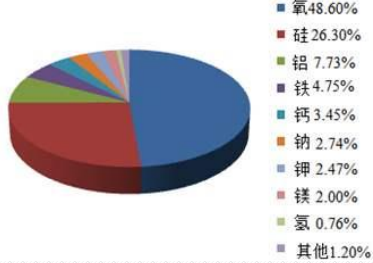

      एल्यूमीनियम पृथ्वी की पपड़ी में सबसे व्यापक रूप से वितरित और प्रचुर मात्रा में धातु तत्व है, क्रस्ट के कुल द्रव्यमान के लगभग 7.3-8.3% के लिए लेखांकन, केवल ऑक्सीजन और सिलिकॉन के लिए दूसरा; 19 वीं शताब्दी की शुरुआत में एल्यूमीनियम की खोज की गई थी और 20 वीं शताब्दी की शुरुआत में उत्पादन पैमाने शुरू कर दिया था; हार्ड एल्यूमीनियम मिश्र धातु का आविष्कार 20 वीं शताब्दी की शुरुआत में किया गया था और विश्व युद्ध I के दौरान सैन्य उद्योग में व्यापक रूप से उपयोग किया गया था।

     एल्यूमीनियम मिश्र धातु: एल्यूमीनियम पर आधारित एक मिश्र धातु जो अन्य मिश्र धातु तत्वों की एक निश्चित मात्रा के साथ जोड़ा गया, जो हल्के धातु सामग्री में से एक है।

एल्यूमीनियम मिश्र धातु बनाम स्टील

      एल्यूमीनियम मिश्र धातु में कम घनत्व, मध्यम शक्ति, उच्च विशिष्ट शक्ति और विशिष्ट कठोरता होती है; उत्कृष्ट संक्षारण प्रतिरोध; उच्च तापीय चालकता और विद्युत चालकता; मध्यम बढ़ाव, प्लास्टिक प्रसंस्करण के लिए प्रक्रिया मापदंडों के सख्त नियंत्रण की आवश्यकता होती है; वेल्डिंग कठिनाई थोड़ी अधिक है।

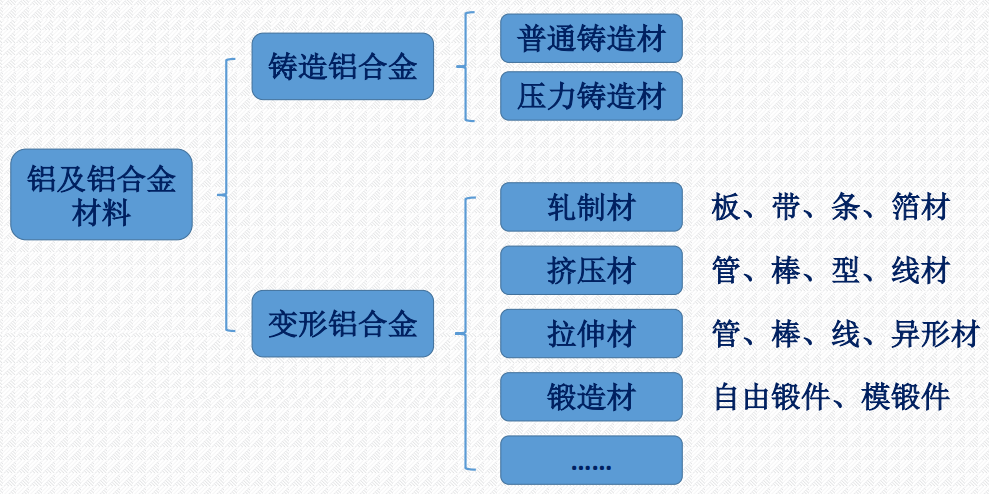

प्रसंस्करण विधि द्वारा एल्यूमीनियम और एल्यूमीनियम मिश्र धातुओं का वर्गीकरण

      कास्टिंग एल्यूमीनियम मिश्र धातु: वांछित आकार और संरचनात्मक गुणों के साथ एक एल्यूमीनियम मिश्र धातु, इसे कुछ तापमान, गति और बाहरी बल की स्थिति के तहत विभिन्न मॉडलों में कास्टिंग करके, एल्यूमीनियम मिश्र धातु पिघल की अच्छी तरलता और भरण का उपयोग करना।

      विकृत एल्यूमीनियम मिश्र धातु: विभिन्न अर्ध-तैयार एल्यूमीनियम मिश्र धातुओं जैसे कि प्लेट, पाइप, बार, तारों, और एल्यूमीनियम स्लिट्स से बने प्रोफाइल पिघल गए और मिश्र धातु सामग्री के साथ कच्चे माल के रूप में कास्ट किए गए और विभिन्न दबाव प्रसंस्करण विधियों (रोलिंग, एक्सट्रूज़न, स्ट्रेचिंग, फोर्जिंग, फोर्जिंग, फोर्जिंग, फोर्जिंग, फोर्जिंग, फोर्जिंग , वगैरह।)।

एल्यूमीनियम मिश्र धातु और विकृत एल्यूमीनियम मिश्र धातु

      कास्ट एल्यूमीनियम मिश्र धातु और विकृत एल्यूमीनियम मिश्र धातु के बीच मुख्य अंतर यह है कि कास्ट एल्यूमीनियम मिश्र धातु में मिश्र धातु तत्व सिलिकॉन की सामग्री सबसे अधिक विकृत एल्यूमीनियम मिश्र धातुओं में से अधिक है; विकृत एल्यूमीनियम मिश्र धातु में एक घनी संरचना, समान रचना और गुण, उच्च शक्ति और अच्छी प्लास्टिसिटी होती है; एल्यूमीनियम मिश्र धातु कास्टिंग में अच्छी प्रक्रिया है, घटक संरचना डिजाइन द्वारा कम सीमित है, और उच्च उत्पादन दक्षता है; कास्टिंग एल्यूमीनियम मिश्र धातु में अच्छा कास्टिंग प्रदर्शन होता है और इसका उपयोग जटिल आकार के भागों को बनाने के लिए किया जा सकता है; बड़े अतिरिक्त उपकरणों की आवश्यकता नहीं; इसमें धातुओं को बचाने, लागत को कम करने और काम के घंटों को कम करने के फायदे हैं, और विमानन और नागरिक उद्योगों में व्यापक रूप से उपयोग किया जाता है। इसका उपयोग सिलेंडर हेड, ट्रांसमिशन, और ऑटोमोबाइल के लिए पिस्टन, इंस्ट्रूमेंट्स और मीटर के लिए केसिंग और सुपरचार्जर के लिए पंप बॉडी जैसे भागों के निर्माण के लिए भी किया जाता है।

     विकृत एल्यूमीनियम मिश्र धातु विमान और एयरोस्पेस उत्पादों में उपयोग की जाने वाली सामग्रियों में एक प्रमुख भूमिका निभाता है, जैसे कि विमान की खाल, मुख्य बीम, फ्रेम, रिब्स, लैंडिंग गियर भागों, कंडूइट्स, रिवेट्स आदि। निर्माण उद्योग।

कास्ट एल्यूमीनियम मिश्र धातु ग्रेड के पदनाम के लिए विधि (GB/T 8063-2017)

     वर्तमान में, अंतरराष्ट्रीय स्तर पर एल्यूमीनियम मिश्र धातुओं को कास्टिंग के लिए कोई एकीकृत मानक नहीं है, और प्रत्येक देश (कंपनी) का अपना मिश्र धातु नामकरण और शब्दावली है। चीनी मानकों के अनुसार, कास्ट गैर-फेरस मेटल ग्रेड में "जेड", बेस मेटल का तत्व प्रतीक, मुख्य मिश्र धातु तत्व का प्रतीक और मिश्र धातु तत्व की नाममात्र सामग्री को दर्शाने वाला एक संख्या शामिल है; जब 2 से अधिक मिश्र धातु तत्व होते हैं, तो मिश्र धातु ग्रेड को तत्व प्रतीकों और उनकी नाममात्र सामग्री को सूचीबद्ध करना चाहिए जो मिश्र धातु की मुख्य विशेषताओं को इंगित करने के लिए पर्याप्त हैं; मिश्र धातु तत्वों के प्रतीकों को उनके नाममात्र सामग्री के अवरोही क्रम में व्यवस्थित किया जाता है; मैट्रिक्स तत्व की नाममात्र सामग्री को छोड़कर, जिसे इंगित नहीं किया गया है, अन्य मिश्र धातु तत्वों की नाममात्र सामग्री को उस तत्व के प्रतीक के बाद इंगित किया गया है।

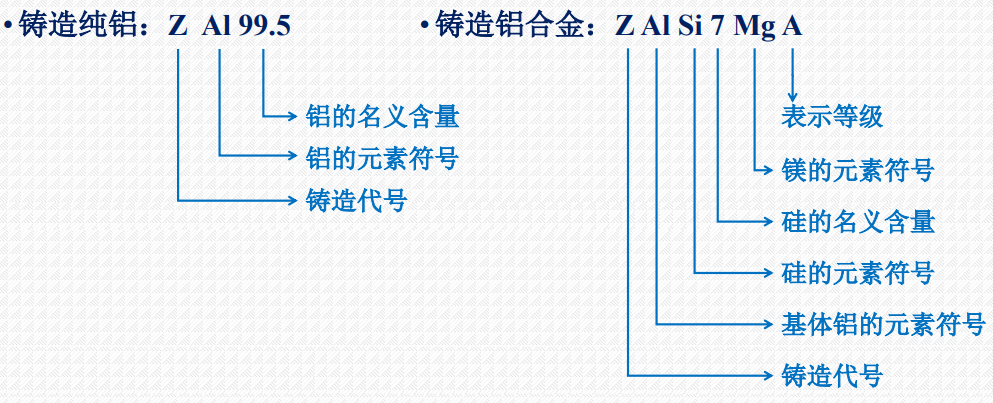

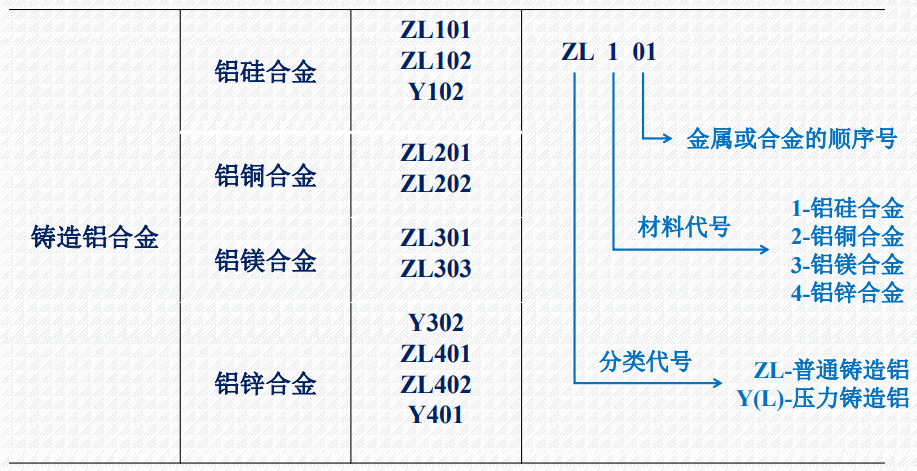

कास्टिंग एल्यूमीनियम मिश्र धातु कोड

विकृत एल्यूमीनियम और एल्यूमीनियम मिश्र धातुओं के पदनाम के लिए विधि (GB/T 16474-2011)

     विकृत एल्यूमीनियम और एल्यूमीनियम मिश्र धातु ग्रेड के लिए नामकरण विधि एक चार चरित्र प्रणाली को अपनाती है: पहला, तीसरा और चौथा अंक अरबी अंक हैं, और दूसरा अंक एक अंग्रेजी कैपिटल लेटर है; पहला अंक एल्यूमीनियम और एल्यूमीनियम मिश्र धातुओं के समूह का प्रतिनिधित्व करता है; दूसरा अंक या पत्र मूल शुद्ध एल्यूमीनियम या एल्यूमीनियम मिश्र धातु के संशोधन का प्रतिनिधित्व करता है; अंतिम दो अंक एक ही समूह में विभिन्न एल्यूमीनियम मिश्र या एल्यूमीनियम की शुद्धता को इंगित करते हैं; अंतर्राष्ट्रीय चार डिजिट सिस्टम ग्रेड को सीधे संदर्भित किया जा सकता है। उदाहरण के लिए: 7A047075।

विकृत एल्यूमीनियम और एल्यूमीनियम मिश्र धातुओं के समूह

विकृत एल्यूमीनियम और एल्यूमीनियम मिश्र धातुओं के लिए राज्य कोड (GB/T16475-2008)

     विकृत एल्यूमीनियम और एल्यूमीनियम मिश्र धातुओं के लिए बुनियादी राज्य कोड: एफ (मुक्त कार्यशील राज्य), ओ (एनील्ड स्टेट), एच (वर्क हार्डेड स्टेट), डब्ल्यू (सॉल्यूशन हीट ट्रीटमेंट स्टेट), टी (हीट ट्रीटमेंट स्टेट)।

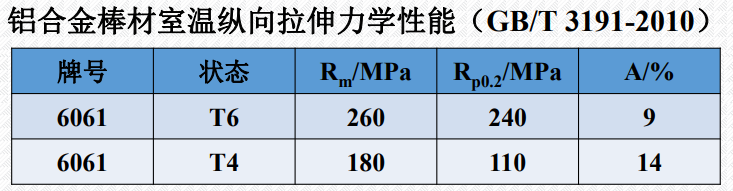

एल्यूमीनियम मिश्र धातु सामग्री का प्रदर्शन और राज्य सीधे संबंधित हैं

विकृत एल्यूमीनियम और एल्यूमीनियम मिश्र धातु ग्रेड

     चीन में उपयोग किए जाने वाले एल्यूमीनियम मिश्र धातु ग्रेड: एलजी 1 、 एलडी 10 ； मिश्र धातु गुणों और अनुप्रयोगों द्वारा वर्गीकृत: औद्योगिक शुद्ध एल्यूमीनियम (एल), औद्योगिक उच्च शुद्धता वाले एल्यूमीनियम (एलजी), लेपित एल्यूमीनियम (एलबी), रस्ट प्रूफ एल्यूमीनियम (एलएफ), हार्ड एल्यूमीनियम ( Ly), अल्ट्रा हार्ड एल्यूमीनियम (LC), जाली एल्यूमीनियम (LD), विशेष एल्यूमीनियम (LT), आदि; आम तौर पर, यह चार चरित्र प्रणाली ग्रेड के अनुरूप हो सकता है, जो GB/T 3190-2008 में पाया जा सकता है।

चीन में एल्यूमीनियम मिश्र धातु सामग्री की विकास स्थिति

     चीन एक प्रमुख निर्माता और एल्यूमीनियम मिश्र धातु सामग्री का उपभोक्ता है; एल्यूमीनियम मिश्र धातु सामग्री में परिवहन, समुद्री, एयरोस्पेस और अन्य क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला होती है, विशेष रूप से ऑटोमोबाइल, हवाई जहाज, एयरोस्पेस, जहाजों और अन्य क्षेत्रों के कुछ हल्के प्रमुख घटकों में। एल्यूमीनियम मिश्र धातु सामग्री अपूरणीय हैं; चीन एक देश है जिसमें एल्यूमीनियम सामग्री का एक बड़ा उत्पादन और दुनिया में बड़े पैमाने पर उत्पादन उपकरण हैं; वर्तमान में, चीन में एल्यूमीनियम मिश्र धातु सामग्री का विशाल बहुमत कम अंत उत्पादों के मध्य से संबंधित है, और कुछ उत्पादों को अभी भी पुराने प्रसंस्करण स्तरों और खराब उत्पाद स्थिरता के साथ विदेशों से उच्च कीमतों पर खरीदने की आवश्यकता है।

चीन में एल्यूमीनियम मिश्र धातु सामग्री के विकास लक्ष्य

    2019 चाइनीज एकेडमी ऑफ इंजीनियरिंग द्वारा बुनियादी सामग्री (नॉनफ्रस मेटल्स) की विकास रणनीति पर अनुसंधान रिपोर्ट। चीन में वास्तविक स्थिति के आधार पर और एल्यूमीनियम मिश्र धातु क्षेत्र में सामना करने वाली अड़चनें, चीन नॉनफेरस मेटल्स एसोसिएशन ने निम्नलिखित मध्यावधि विकास लक्ष्यों का प्रस्ताव किया है: 2030 तक, उच्च-प्रदर्शन एल्यूमीनियम मिश्र धातु सामग्री अंतरराष्ट्रीय मानकों तक पहुंच जाएगी, कुछ अंतर्राष्ट्रीय अच्छे तक पहुंच जाएगी। स्तर, और सामग्री के व्यापक यांत्रिक और प्रक्रिया गुण आधुनिक विनिर्माण उद्योग संकेतकों की आवश्यकताओं को पूरा करेंगे; 2035 तक, एल्यूमीनियम मिश्र धातु सामग्री एक अच्छे अंतरराष्ट्रीय स्तर तक पहुंच जाएगी, जो कि एल्यूमीनियम मिश्र धातु सामग्री के विशाल बहुमत के आत्मनिर्भरता और निर्यात को प्राप्त करेगी, और वैश्विक एल्यूमीनियम मिश्र धातु उद्योग के विकास को साकार करेगी।

चीन में एल्यूमीनियम मिश्र धातु सामग्री में नई प्रगति

      डाउनस्ट्रीम एप्लिकेशन क्षेत्रों में बड़े आकार और उच्च-प्रदर्शन एल्यूमीनियम मिश्र धातु सामग्री के लिए एक जरूरी मांग है; माइक्रोस्ट्रक्चर का शोधन; लिथियम या दुर्लभ पृथ्वी तत्वों, आदि को जोड़कर; पोस्ट-प्रोसेसिंग तकनीक के माध्यम से: कई सटीक रोलिंग, बड़े विरूपण, आदि; एल्यूमीनियम आधारित समग्र सामग्री; पाउडर धातुकर्म एल्यूमीनियम मिश्र धातु; स्प्रे गठन, जमावट गठन, और थिक्सोट्रोपिक गठन।

9 श्रृंखला उच्च प्रदर्शन पाउडर धातुकर्म एल्यूमीनियम मिश्र धातु

      चांगचुन इंस्टीट्यूट ऑफ एप्लाइड केमिस्ट्री, चाइनीज एकेडमी ऑफ साइंसेज की अनुसंधान और विकास उपलब्धियां, जिसमें 20 से अधिक वर्षों का समय लगा है; Qingdao Zhongke एप्लाइड केमिकल टेक्नोलॉजी रिसर्च इंस्टीट्यूट की ऊष्मायन परियोजना; दुनिया के औद्योगिक पाउडर धातु विज्ञान एल्यूमीनियम मिश्र धातु परियोजनाएं; यांत्रिक मिश्र धातु+अर्ध-ठोस बनाने/पाउडर धातुकर्म उत्पादन प्रौद्योगिकी का उपयोग करते हुए, उच्च शक्ति (9s), उच्च संक्षारण प्रतिरोध (9C), उच्च तापमान सेवा प्रतिरोध (9H), कम विस्तार और उच्च पहनने के प्रतिरोध के साथ विशेष एल्यूमीनियम मिश्र धातुओं की एक श्रृंखला (9E (9E) का उपयोग करना ) तैयार कर रहे हैं; यह चीन में एल्यूमीनियम मिश्र धातुओं में अंतर को भरता है और आयातित 7075, 5083, CZ42 और 4032 एल्यूमीनियम मिश्र धातुओं की जगह ले सकता है।

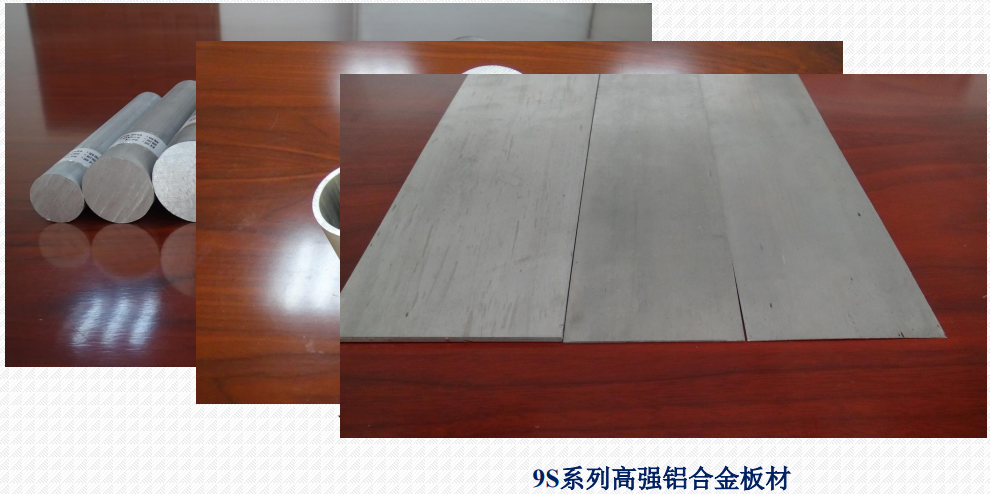

संपत्ति

      पाउडर धातु विज्ञान विधि द्वारा तैयार विशेष एल्यूमीनियम मिश्र धातु सामग्री में औद्योगिकीकरण में उत्पादित पारंपरिक एल्यूमीनियम मिश्र धातुओं की तुलना में उच्च शक्ति, स्थिर प्रदर्शन और काफी बेहतर संकेतक होते हैं; तीन-आयामी दिशा में सामग्री के यांत्रिक प्रदर्शन संकेतक मूल रूप से समान हैं।

मोल्डिंग विधि

      उत्कृष्ट सिंटरिंग प्रक्रिया उम्र बढ़ने के उपचार के बिना अच्छा प्रदर्शन प्राप्त कर सकती है, और प्रक्रिया सरल है।

वेल्डिंग प्रदर्शन

      9-सीरीज़ एल्यूमीनियम मिश्र धातु सामग्री के माइक्रो सुदृढीकरण तंत्र में घर्षण वेल्डिंग संयुक्त में ताकत में कोई महत्वपूर्ण कमी नहीं है।

घरेलू उपकरणों के क्षेत्र में एल्यूमीनियम मिश्र धातु के आवेदन की खोज

होम उपकरण क्षेत्र में एल्यूमीनियम मिश्र धातु के आवेदन पर चर्चा - शीट धातु

      एल्यूमीनियम प्लेट में स्टील प्लेट की तुलना में बेहतर संक्षारण प्रतिरोध होता है; साधारण एनोडाइजिंग सौंदर्यशास्त्र में सुधार कर सकता है; हार्ड एनोडाइजिंग/माइक्रो आर्क ऑक्सीकरण पहनने के प्रतिरोध और सुरक्षा में सुधार कर सकता है; पैनलों, संरचनात्मक बोर्डों, दराज, आदि के लिए इस्तेमाल किया जा सकता है; दाग प्रतिरोधी, सूरज प्रतिरोधी, और आसानी से खरोंच नहीं।

      संभावित तकनीकी कठिनाई: बड़े आकार के बोर्डों के लिए सतह के उपचार की एकरूपता।

घरेलू उपकरणों के क्षेत्र में एल्यूमीनियम मिश्र धातु के आवेदन पर चर्चा - प्रोफाइल और पाइप

      एल्यूमीनियम मिश्र धातु प्रोफाइल स्टील की जगह ले सकते हैं और घरेलू उपकरणों के लिए संरचनात्मक सहायता सामग्री के रूप में उपयोग किए जा सकते हैं; पतली दीवारों वाली ट्यूबों का उपयोग एयर कंडीशनर/रेफ्रिजरेटर के लिए हीट एक्सचेंज ट्यूब के रूप में किया जा सकता है, तांबे की नलियों की जगह; 9C1 * श्रृंखला एल्यूमीनियम मिश्र धातु, 99% से अधिक एल्यूमीनियम रचना के साथ; तन्यता ताकत 300mpa से अधिक तक पहुंचती है, और तापीय चालकता 210w/m • k ± है; संक्षारण प्रतिरोध और अच्छा सर्द तरलता।

घरेलू उपकरणों के क्षेत्र में एल्यूमीनियम मिश्र धातु के आवेदन पर चर्चा - स्पेयर पार्ट्स

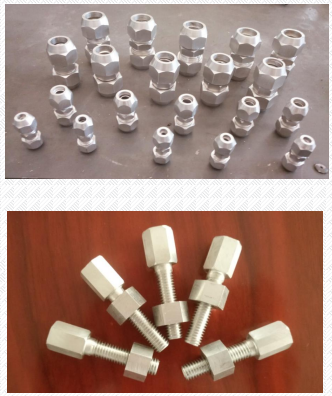

     रेफ्रिजरेटर/एयर कंडीशनर कनेक्टर्स, डायरेक्ट कनेक्टर, आदि का उत्पादन करने के लिए मिश्र धातु तांबे को बदलें; ρ (9S) = 2.80 ρ ρ (9C) = 2.70 ρ ρ (H62) = 8.93 ρ (T2 、 T3) = 7.83 ； बोल्ट और नट्स का उत्पादन करके स्टील को बदलें; खोल के विद्युत रासायनिक जंग को रोकें; विद्युत उपकरणों के व्यापक प्रदर्शन में सुधार करें।

घरेलू उपकरणों के क्षेत्र में एल्यूमीनियम मिश्र धातु के आवेदन पर चर्चा - वॉटर हीटर का आंतरिक टैंक

      वर्तमान में, स्टील प्लेट झुकने, वेल्डिंग और एनामेलिंग प्रक्रियाओं का उपयोग किया जाता है, जिसके परिणामस्वरूप असमान वेल्ड्स होते हैं जो जंग और रिसाव से ग्रस्त होते हैं, जिससे उनकी सेवा जीवन को प्रभावित होता है।

      सुझाव: एक एल्यूमीनियम मिश्र धातु इनर लाइनर के साथ बदलें।

      विकल्प 1: एक्सट्रूज़न ट्यूब+घर्षण हलचल वेल्डिंग+माइक्रो आर्क ऑक्सीकरण, विकल्प 2: एल्यूमीनियम प्लेट झुकने+घर्षण हलचल वेल्डिंग+माइक्रो आर्क ऑक्सीकरण।

    घर्षण स्टिर वेल्डिंग में एक चिकनी वेल्ड सीम और अच्छी विश्वसनीयता है; माइक्रो आर्क ऑक्सीकरण के बाद, आंतरिक लाइनर की सतह को एल्यूमिना सिरेमिक परत के साथ लेपित किया जाता है, जो सुरक्षित और गैर विषैले है।

होम उपकरण क्षेत्र में एल्यूमीनियम मिश्र धातु के आवेदन पर चर्चा - भंवर डिस्क

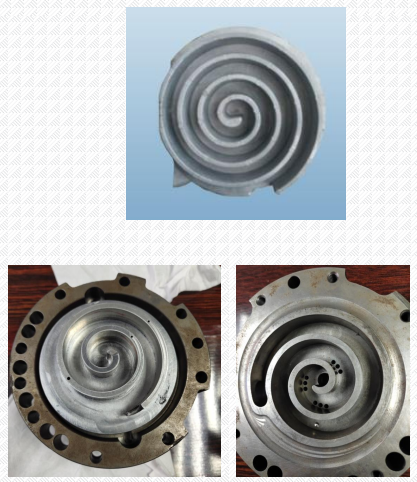

      नए ऊर्जा वाहन एयर कंडीशनर व्यापक रूप से स्क्रॉल कंप्रेशर्स का उपयोग करते हैं, जो आकार में छोटे होते हैं और उच्च कार्य दक्षता रखते हैं; एल्यूमीनियम मिश्र धातु भंवर डिस्क हल्के होते हैं, कम कंपन होते हैं, और कम शोर होता है; घरेलू एयर कंडीशनर का एक निश्चित विदेशी ब्रांड एक एल्यूमीनियम मिश्र धातु गतिशील डिस्क के साथ एक भंवर कंप्रेसर का उपयोग करता है, जो 3.6 की ऊर्जा दक्षता अनुपात प्राप्त करता है।

पारंपरिक पद्धति

     कम दबाव कास्टिंग; तरल फोर्जिंग; गर्म फोर्जिंग; बैक प्रेशर मोल्डिंग; 4032 एल्यूमीनियम मिश्र धातु; कमरे का तापमान तन्यता ताकत 360MPA, कठोरता 110HB।

नई सामग्री और नई प्रक्रियाएं

     पाउडर प्रिसिजन फोर्जिंग फॉर्मिंग टेक्नोलॉजी; जाली उत्पादों के आयाम तैयार भागों के समान हैं; न्यूनतम या कोई कटिंग प्राप्त कर सकते हैं; फोर्जिंग में अच्छी ताकत और उच्च तापमान प्रतिरोध है। 9 ई श्रृंखला एल्यूमीनियम मिश्र धातु: कमरे का तापमान तन्यता ताकत 450MPA, कठोरता 135hb; 350 ℃ 180mpa पर तन्य शक्ति; उच्चतम गर्मी प्रतिरोधी तापमान 450 ℃ तक पहुंच सकता है।

होम उपकरण क्षेत्र में एल्यूमीनियम मिश्र धातु आवेदन की खोज - ड्रम वॉशिंग मशीन की आंतरिक बकेट

     वर्तमान में, ड्रम वाशिंग मशीनों की आंतरिक बाल्टी ज्यादातर स्टेनलेस स्टील सामग्री से बना है; उच्च शक्ति और संक्षारण प्रतिरोधी एल्यूमीनियम मिश्र धातु के साथ स्टेनलेस स्टील को बदलें; 50%से अधिक वजन कम कर सकते हैं; सैद्धांतिक रूप से, यह दक्षता में सुधार कर सकता है और शोर को कम कर सकता है।

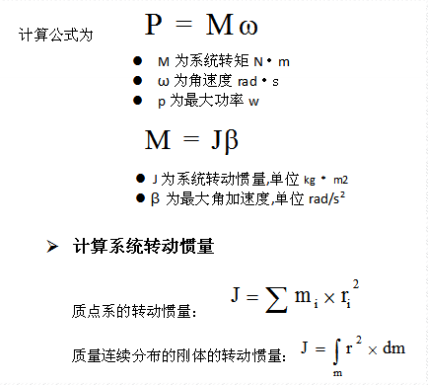

वॉशिंग मशीन नो-लोड पावर
