अमूर्त:यह व्यापक लेख इसकी पड़ताल करता हैसमानांतर प्रवाह कंडेनसर के लिए हेड पाइप, उत्पाद विनिर्देशों, अनुप्रयोगों और परिचालन मार्गदर्शन का विवरण। चर्चा में प्रमुख तकनीकी पहलुओं, सामान्य रखरखाव प्रश्नों और कंडेनसर प्रदर्शन को अनुकूलित करने पर पेशेवर अंतर्दृष्टि पर जोर दिया गया है। डिज़ाइन, सामग्री चयन और स्थापना तकनीकों को समझकर, औद्योगिक पेशेवर दक्षता को अधिकतम कर सकते हैं और दीर्घकालिक विश्वसनीयता सुनिश्चित कर सकते हैं।

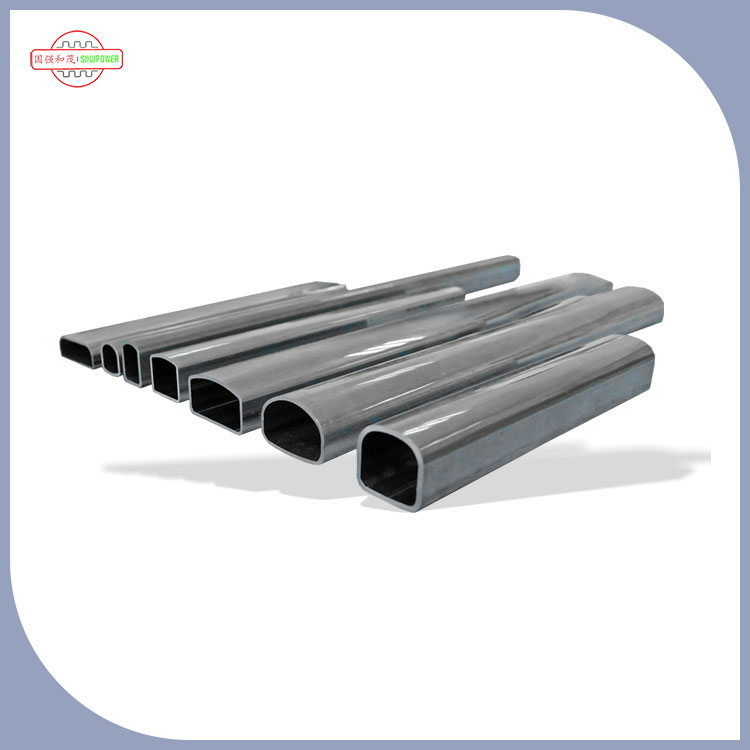

हेड पाइप समानांतर प्रवाह कंडेनसर में एक महत्वपूर्ण घटक है, जो समान रेफ्रिजरेंट वितरण की सुविधा प्रदान करता है और इष्टतम ताप विनिमय दक्षता सुनिश्चित करता है। समानांतर प्रवाह कंडेनसर अपने कॉम्पैक्ट डिजाइन और उच्च तापीय प्रदर्शन के कारण प्रशीतन, एयर कंडीशनिंग और औद्योगिक शीतलन प्रणालियों में व्यापक रूप से उपयोग किए जाते हैं। हेड पाइप कंडेनसर ट्यूबों में लगातार वेग और दबाव बनाए रखते हुए, कई चैनलों में द्रव प्रवाह को निर्देशित करता है।
यह लेख हेड पाइप के डिज़ाइन, सामग्री चयन और परिचालन संबंधी विचारों का गहन विश्लेषण प्रदान करता है। यह स्थापना, प्रदर्शन निगरानी और समस्या निवारण के व्यावहारिक पहलुओं पर प्रकाश डालता है। सिस्टम दक्षता बढ़ाने, रखरखाव लागत कम करने और दीर्घकालिक विश्वसनीयता सुनिश्चित करने की चाहत रखने वाले पेशेवरों को यहां विस्तृत मार्गदर्शन और विशेषज्ञ अंतर्दृष्टि मिलेगी।
निम्नलिखित तालिका समानांतर प्रवाह कंडेनसर के लिए एक मानक हेड पाइप के प्रमुख तकनीकी मापदंडों का सारांश प्रस्तुत करती है:
| पैरामीटर | विवरण | विशिष्ट रेंज |
|---|---|---|
| सामग्री | तांबा, स्टेनलेस स्टील, या एल्यूमीनियम मिश्र धातु | Cu: 99.9% शुद्धता, SS: 304/316, अल मिश्र धातु: 6061-T6 |
| व्यास | पाइप का बाहरी/भीतरी व्यास | ओडी: 25-100 मिमी, आईडी: 22-95 मिमी |
| लंबाई | हेड पाइप की कुल लंबाई | 500-3000 मिमी |
| रिश्ते का प्रकार | निकला हुआ किनारा, पिरोया हुआ, या वेल्डेड | उद्योग मानक विशिष्टताएँ |
| परिचालन दाब | अधिकतम कार्य दबाव | 1.0–4.0 एमपीए |
| तापमान की रेंज | विभिन्न रेफ्रिजरेंट के लिए उपयुक्त | -40°C से 150°C |
| प्रवाह वितरण | ट्यूबों में समान द्रव वितरण सुनिश्चित करता है | ±5% विचलन |
इन मापदंडों को समझने से इंजीनियरों और रखरखाव कर्मियों को एक उपयुक्त हेड पाइप का चयन करने की अनुमति मिलती है जो ऊर्जा दक्षता और गर्मी हस्तांतरण दरों को अनुकूलित करते हुए सिस्टम आवश्यकताओं को पूरा करता है।
A1: सही आकार कंडेनसर की क्षमता, ट्यूब व्यवस्था और रेफ्रिजरेंट प्रकार पर निर्भर करता है। आवश्यक कुल प्रवाह दर की गणना करके शुरुआत करें, फिर एक पाइप व्यास का चयन करें जो अत्यधिक दबाव ड्रॉप के बिना इष्टतम वेग बनाए रखता है। समान वितरण सुनिश्चित करने के लिए बड़े सिस्टम के लिए कम्प्यूटेशनल तरल गतिशीलता (सीएफडी) सिमुलेशन का उपयोग करें।
ए2: नियमित रखरखाव में संगत सफाई एजेंटों के साथ पाइप को फ्लश करना और स्केलिंग, जंग या जमाव का निरीक्षण करना शामिल है। स्टेनलेस स्टील और तांबे के पाइपों के लिए, हल्के एसिड या क्षारीय समाधान खनिज निर्माण को हटा सकते हैं। सफाई की आवृत्ति पानी की गुणवत्ता, ऑपरेटिंग तापमान और प्रवाह विशेषताओं पर निर्भर करती है।
ए3: स्थापना को कंडेनसर ट्यूबों के साथ समतल संरेखण और जोड़ों पर उचित सीलिंग सुनिश्चित करनी चाहिए। लीक को रोकने के लिए निर्माताओं द्वारा अनुशंसित टॉर्क विनिर्देशों का उपयोग करें। तेज मोड़ से बचें, और सुनिश्चित करें कि प्रवाह की दिशाएं कंडेनसर के डिजाइन से मेल खाती हैं। थर्मल संकुचन के लिए विस्तार भत्ते शामिल करें।
समानांतर प्रवाह कंडेनसर के लिए हेड पाइप के प्रभावी संचालन के लिए निरंतर निगरानी और अनुकूलन की आवश्यकता होती है:
दबाव अखंडता बनाए रखने के लिए उचित संरेखण, वेल्डिंग गुणवत्ता और निकला हुआ किनारा कनेक्शन महत्वपूर्ण हैं। औद्योगिक-ग्रेड गास्केट और टॉर्क-नियंत्रित बोल्टिंग सील विश्वसनीयता में सुधार करते हैं। अधिक कसने से बचें, जो पाइप को विकृत कर सकता है और गर्मी हस्तांतरण दक्षता को कम कर सकता है।
तापमान अंतर, दबाव ड्रॉप और प्रवाह एकरूपता की निगरानी करें। फ्लो मीटर या डिफरेंशियल प्रेशर सेंसर स्थापित करने से असंतुलन का पता लगाने के लिए वास्तविक समय का डेटा मिलता है। डिज़ाइन प्रवाह दर से ±5% से ऊपर कोई भी विचलन निरीक्षण की आवश्यकता को इंगित करता है।
सामान्य मुद्दों में असमान रेफ्रिजरेंट वितरण, स्केलिंग और मामूली रिसाव शामिल हैं। सुधारात्मक कार्रवाइयों में पाइप की सफाई, घिसे हुए गास्केट को बदलना, या मामूली पुन: संरेखण शामिल है। तांबे या स्टेनलेस स्टील जैसी उच्च गुणवत्ता वाली सामग्री का उपयोग करने से संक्षारण जोखिम कम हो जाता है और सेवा जीवन बढ़ जाता है।
सिनुपावरउच्च परिशुद्धता विनिर्माण, मजबूत सामग्री चयन और सख्त गुणवत्ता नियंत्रण मानकों के साथ समानांतर प्रवाह कंडेनसर के लिए उद्योग-अग्रणी हेड पाइप प्रदान करता है। हमारे समाधानों के बारे में अधिक जानने या तकनीकी सहायता का अनुरोध करने के लिए,हमसे संपर्क करेंआज।
