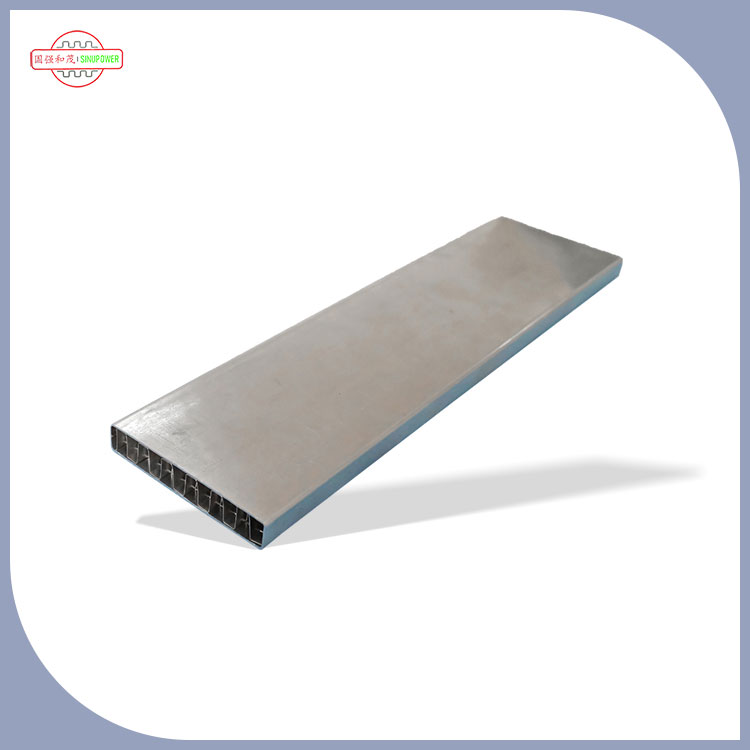

आयताकार ट्यूबएक साधारण कारण से अधिक आधुनिक हीट एक्सचेंजर्स और थर्मल सिस्टम में दिखाई दे रहे हैं: वे इंजीनियरों को वायु प्रवाह, दबाव ड्रॉप और कॉइल ज्यामिति को नियंत्रित करने में मदद करते हुए तंग स्थानों में मजबूत गर्मी हस्तांतरण प्रदर्शन प्रदान कर सकते हैं। यह आलेख बताता है कि आयताकार ट्यूबों का क्या अर्थ है, वे किन दर्द बिंदुओं को ठीक करते हैं (और किन को नहीं), उन्हें सही तरीके से कैसे निर्दिष्ट करें, और महंगे आश्चर्य से बचने के लिए आपको किस गुणवत्ता जांच की मांग करनी चाहिए। आपको एक व्यावहारिक तुलना तालिका, चयन जांच सूची और एक FAQ अनुभाग भी मिलेगा जिसे आप अपनी टीम के साथ साझा कर सकते हैं।
यदि आप हीट एक्सचेंजर टयूबिंग की सोर्सिंग कर रहे हैं, तो संभावना है कि आप सामान्य तौर पर "ट्यूबों" के कारण नींद नहीं खो रहे हैं - आप इस बात पर नींद खो रहे हैं कि कौन सी ट्यूब टूट सकती हैं: प्रदर्शन लक्ष्य, असेंबली उपज और डिलीवरी शेड्यूल। यहां वे दर्द बिंदु हैं जो बार-बार दिखाई देते हैं:
आयताकार ट्यूब इनमें से प्रत्येक समस्या को जादुई ढंग से ठीक नहीं कर सकती हैं, लेकिन जब उन्हें सही काम के लिए चुना जाता है - और ठीक से निर्दिष्ट किया जाता है - तो वे एक साथ कई समस्याओं को कम कर सकते हैं।
आयताकार ट्यूब प्रवाह चैनल की ज्यामिति और पंख या प्लेटों के साथ ट्यूब के इंटरफेस के तरीके को बदल देती हैं। जब तक आप व्यावहारिक प्रभाव नहीं देखते तब तक यह अकादमिक लगता है:
संक्षेप में: प्रोफ़ाइल आपको खींचने के लिए एक और लीवर देती है जब गोल ट्यूब आपके लिए आवश्यक कॉम्पैक्टनेस, असेंबली फिट और थर्मल प्रदर्शन का संयोजन प्रदान नहीं कर पाते हैं।
आयताकार ट्यूब विशेष रूप से तब आकर्षक होती हैं जब डिज़ाइन सीमित होता है या जब वायु पक्ष वास्तविक बाधा होती है। सामान्य उपयोग के मामलों में शामिल हैं:
युक्ति: यदि आपकी डिज़ाइन टीम "हमें अधिक क्षमता की आवश्यकता है लेकिन हम कॉइल विकसित नहीं कर सकते" से जूझती रहती है, तो आमतौर पर आयताकार प्रोफ़ाइल बातचीत में शामिल होती है।
आइए निर्णय को व्यावहारिक बनाएं। यहां एक तुलना तालिका दी गई है जिसका उपयोग प्रारंभिक चरण में खरीद और इंजीनियरिंग कर सकते हैं:
| निर्णय कारक | आयताकार ट्यूब | गोल ट्यूब |
|---|---|---|
| स्थान का उपयोग | कॉम्पैक्ट लेआउट में अक्सर मजबूत; कुछ ज्यामितियों में स्टैक करना आसान है | विश्वसनीय, लेकिन तंग, आयताकार लिफाफों में जगह बर्बाद कर सकता है |
| फिन इंटरफ़ेस क्षमता | फिन डिजाइन से मेल खाने पर फ्लैट पक्ष लगातार संपर्क प्राप्त करने में मदद कर सकते हैं | सामान्य मानक; फिन टूलींग व्यापक रूप से उपलब्ध है |
| विधानसभा संरेखण | प्रोफ़ाइल रोटेशन को कम कर सकती है और दोहराने योग्य स्थिति में सुधार कर सकती है | जब तक फिक्स्चर इसे लागू नहीं करते तब तक रोटेशन स्वाभाविक रूप से बाधित नहीं होता है |
| आपूर्ति श्रृंखला उपलब्धता | विशिष्ट निर्माताओं के साथ सर्वश्रेष्ठ; क्षमता और सहनशीलता सुनिश्चित करें | व्यापक उपलब्धता; कई आपूर्तिकर्ता |
| विशिष्टता संवेदनशीलता | उच्चतर—कोनों, त्रिज्याओं या दीवार में छोटे परिवर्तन अधिक मायने रख सकते हैं | निम्न-मानक और विनिमेयता सामान्य हैं |
| लागत की पूर्वानुमेयता | मात्रा में प्रतिस्पर्धी हो सकता है; मिश्र धातु, प्रक्रिया और सहनशीलता पर निर्भर करता है | कमोडिटी पैमाने के कारण अक्सर पूर्वानुमान लगाया जा सकता है |
जब कोई सिस्टम ख़राब प्रदर्शन करता है, तो टीमें अक्सर सबसे पहले "ट्यूब आकार" को दोष देती हैं। वास्तव में, प्रदर्शन कुछ ऐसे चरों पर निर्भर करता है जिन्हें आप नियंत्रित कर सकते हैं। यदि आप आयताकार ट्यूबों का मूल्यांकन कर रहे हैं, तो इन पर ध्यान दें:
सर्वोत्तम परियोजनाएँ आयताकार ट्यूबों को एक प्रणाली के भाग के रूप में मानती हैं: ट्यूब + फिन + जुड़ने की विधि + परिचालन स्थितियाँ। यहीं से जीत मिलती है।
अधिकांश सोर्सिंग समस्याएं इसलिए होती हैं क्योंकि ट्यूब स्पेक उद्धृत करने के लिए "काफी करीब" है लेकिन उत्पादन के लिए पर्याप्त सटीक नहीं है। पुन: उद्धरण, विलंब और बेमेल को रोकने के लिए इस चेकलिस्ट का उपयोग करें:
खरीद टिप: इंजीनियरिंग से "क्रिटिकल-टू-असेंबली" सूची प्रदान करने के लिए कहें। यदि कोई सहनशीलता फिन इंसर्शन, ब्रेजिंग गैप या फिक्स्चर फिट को प्रभावित करती है, तो यह खरीद विवरण में शामिल है - आंतरिक चित्रों में छिपा नहीं है।
आयताकार ट्यूबों का उपयोग अक्सर वहां किया जाता है जहां परिशुद्धता और दोहराव मायने रखता है। यहां गुणवत्ता जांचें हैं जो आपको लाइन रुकने और रिसाव विफलताओं से बचाती हैं:
यदि आपके प्रोजेक्ट की विफलता की लागत अधिक है (रेफ्रिजरेंट्स, खतरनाक मीडिया, हार्ड-टू-एक्सेस इंस्टॉलेशन), तो गुणवत्ता दस्तावेज़ीकरण को एक आवश्यकता के रूप में मानें - न कि "अच्छा होना"।
भले ही आयताकार ट्यूब कागज पर सही हों, आपूर्ति श्रृंखला घर्षण के कारण एक परियोजना अभी भी विफल हो सकती है। जोखिम कम करने के कुछ व्यावहारिक तरीके:
पूर्णता से अधिक संगति मायने रखती है। एक ट्यूब जो एक बैच में "परफेक्ट" होती है और अगले बैच में थोड़ी अलग होती है, वह उस ट्यूब से भी बदतर होती है जो लगातार एक अच्छी तरह से परिभाषित सहनशीलता विंडो के भीतर होती है।
यदि आप हीट ट्रांसफर अनुप्रयोगों के लिए आयताकार ट्यूबों की सोर्सिंग कर रहे हैं, तो ऐसे निर्माता के साथ काम करना जो थर्मल असेंबलियों को समझता है, आपके जीवन को आसान बनाता है - क्योंकि वे जानते हैं कि वास्तव में उत्पादन में क्या गलत होता है: फिन फिट, ब्रेजिंग स्थिरता, आयामी बहाव, पारगमन विरूपण और दस्तावेज़ीकरण अंतराल।
सिनुपावर हीट ट्रांसफर ट्यूब चांगशू लिमिटेडथर्मल उपकरण और कॉइल-शैली अनुप्रयोगों के लिए डिज़ाइन किए गए आयताकार ट्यूबों सहित हीट ट्रांसफर ट्यूब समाधानों पर ध्यान केंद्रित करता है। किसी विशेष आपूर्तिकर्ता के साथ साझेदारी करने का लाभ सिर्फ "क्या आप इसे बना सकते हैं" नहीं है, बल्कि "क्या आप इसे उत्पादन चक्रों में सुसंगत रख सकते हैं" - साथ ही आपके विनिर्देश, निरीक्षण अपेक्षाओं और वितरण लय का समर्थन करते हुए।
उन्हें अपनी ड्राइंग, संचालन की स्थिति और अपनी असेंबली बाधाएँ (विशेष रूप से सहनशीलता जो फिन प्रविष्टि और जुड़ाव को प्रभावित करती हैं) लेकर आएं। कार्यात्मक आवश्यकताएं जितनी स्पष्ट होंगी, उतनी ही तेजी से आप एक स्थिर ट्यूब डिज़ाइन पर काम कर सकते हैं जो बाद में आपकी उत्पादन टीम को आश्चर्यचकित नहीं करेगा।
प्रश्न: क्या आयताकार ट्यूब हमेशा गोल ट्यूबों की तुलना में अधिक कुशल होती हैं?
उत्तर: स्वचालित रूप से नहीं. प्रदर्शन संपूर्ण डिज़ाइन पर निर्भर करता है - वायु प्रवाह, पंख ज्यामिति, आंतरिक प्रवाह, दीवार की मोटाई और जुड़ने की गुणवत्ता। जब आपको कॉम्पैक्ट लेआउट या असेंबली संरेखण के बेहतर नियंत्रण की आवश्यकता हो तो आयताकार ट्यूब एक मजबूत विकल्प हो सकते हैं।
प्रश्न: आयताकार ट्यूबों के साथ सबसे बड़ी सोर्सिंग गलती क्या है?
उत्तर: अस्पष्ट सहनशीलता। यदि चौड़ाई/ऊंचाई, मोड़, कोने का विवरण, या सतह की स्थिति परिभाषित नहीं है, तो आप ऐसी ट्यूब प्राप्त कर सकते हैं जो "उद्धरण को पूरा करती हैं" लेकिन असेंबली में विफल हो जाती हैं।
प्रश्न: क्या आयताकार ट्यूब दबाव ड्रॉप को बढ़ाती हैं?
ए: आंतरिक ज्यामिति और प्रवाह स्थितियों के आधार पर, वे ऐसा कर सकते हैं। सही डिज़ाइन दबाव ड्रॉप और गर्मी हस्तांतरण को संतुलित कर सकता है, लेकिन आपको केवल आकार के आधार पर अनुमान लगाने के बजाय सिस्टम लक्ष्य (पंखे की शक्ति या पंप शक्ति) का मूल्यांकन करना चाहिए।
प्रश्न: ब्रेकिंग या जॉइनिंग संबंधी समस्याओं से बचने के लिए मुझे आपूर्तिकर्ता को क्या कहना चाहिए?
ए: जुड़ने की विधि (ब्रेजिंग, वेल्डिंग, यांत्रिक विस्तार, आदि), आवश्यक सतह की सफाई, और किसी भी महत्वपूर्ण आयाम को साझा करें जो अंतर नियंत्रण को प्रभावित करता है। टीमों की अपेक्षा से जुड़ने की विश्वसनीयता अक्सर स्वच्छता और स्थिरता के प्रति अधिक संवेदनशील होती है।
प्रश्न: मुझे कैसे पता चलेगा कि मेरा एप्लिकेशन आयताकार ट्यूबों के लिए उपयुक्त है?
उ: यदि आप जगह की कमी से जूझ रहे हैं, फिन संपर्क स्थिरता से जूझ रहे हैं, या असेंबली परिवर्तनशीलता को कम करने की कोशिश कर रहे हैं, तो आयताकार ट्यूब मूल्यांकन के लायक हैं। सबसे अच्छा अगला कदम अपने वास्तविक कुंडल ज्यामिति का उपयोग करके प्रोटोटाइप या सिमुलेशन परिणामों की तुलना करना है।
यदि आप एक नए हीट एक्सचेंजर डिज़ाइन के लिए आयताकार ट्यूबों का मूल्यांकन कर रहे हैं - या आप एक मौजूदा कॉइल को ठीक करने की कोशिश कर रहे हैं जो खराब प्रदर्शन कर रहा है - तो "काफ़ी करीब" विशिष्टताओं पर जुआ न खेलें। अपने आयाम, सहनशीलता, काम करने की स्थिति और जुड़ने की विधि को तालिका में लाएँ, और एक ट्यूब डिज़ाइन पर संरेखित करें जिससे आपकी उत्पादन लाइन लगातार चल सके।
क्या आप ट्रायल बिल्ड में तेज़, साफ़-सुथरी उद्धरण प्रक्रिया और कम आश्चर्य चाहते हैं?हमसे संपर्क करेंऔर अपनी ड्राइंग और एप्लिकेशन विवरण साझा करें—आपका भविष्य स्वयं (और आपकी प्रोडक्शन टीम) आपको धन्यवाद देगा।
