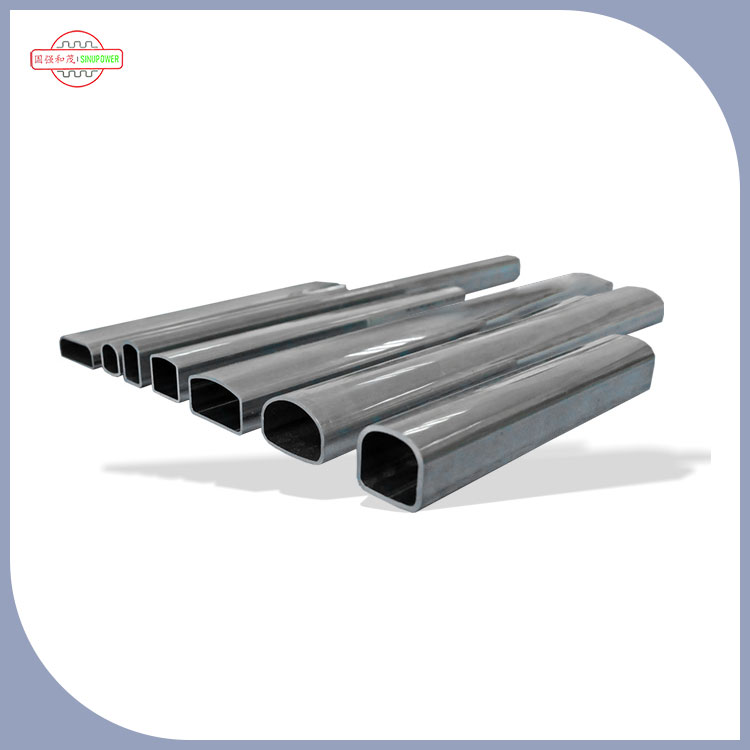

सिनुपावर हीट ट्रांसफर ट्यूब चांगशू लिमिटेड- एक प्रमाणितनिर्माता और निर्यातककाअधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइप- डी-टाइप कंडेनसर सिस्टम में रेफ्रिजरेंट वितरण और संग्रह के लिए इंजीनियर किए गए सटीक-एक्सट्रूडेड एल्यूमीनियम मैनिफोल्ड्स प्रदान करता है। हमारी डी-आकार की प्रोफ़ाइल वाणिज्यिक और औद्योगिक थर्मल प्रबंधन अनुप्रयोगों में कुशल ताप विनिमय का समर्थन करने के लिए डिज़ाइन की गई है।
1. कोर फंक्शन और डिज़ाइन इंजीनियरिंग
The अधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइपडी-टाइप कंडेनसर सिस्टम में प्राथमिक रेफ्रिजरेंट वितरण और संग्रह मैनिफोल्ड के रूप में कार्य करें। डी-आकार का क्रॉस-सेक्शन कंडेनसर अनुप्रयोगों के लिए विशिष्ट इंजीनियरिंग लाभ प्रदान करता है:
🔹रेफ्रिजरेंट वितरण
- कंडेनसर ट्यूबों के लिए इनलेट और आउटलेट मैनिफोल्ड के रूप में कार्य करता है
- समान रेफ्रिजरेंट प्रवाह वितरण के लिए डिज़ाइन की गई डी-आकार की ज्यामिति
- एकाधिक रेफ्रिजरेंट का समर्थन करता है: R-410A, R-32, CO₂ (R-744)
- विभिन्न पोर्ट कॉन्फ़िगरेशन (गोल, अंडाकार, स्लॉटेड) के साथ संगत
🔹हीट एक्सचेंज सपोर्ट
- रेफ्रिजरेंट चरण को वाष्प से तरल में बदलने की सुविधा प्रदान करता है
- 167 W/m·K तापीय चालकता के साथ एल्यूमीनियम निर्माण
- एल्यूमीनियम फिन स्टॉक के साथ एकीकरण के लिए डिज़ाइन किया गया
- अनुकूलित प्रवाह पथों के माध्यम से सिस्टम ऊर्जा दक्षता का समर्थन करता है
2. सामग्री चयन - एल्यूमिनियम मिश्र धातु 6061-टी6
सिनुपॉवर उच्च ग्रेड एल्यूमीनियम मिश्र धातु 6061-T6 और 6063-T5 का चयन करता हैअधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइपसत्यापित सामग्री गुणों के आधार पर:
167
थर्मल चालकता (डब्ल्यू/एम·के) - सत्यापित सामग्री संपत्ति
2.70
घनत्व (ग्राम/सेमी³) - तांबे से 40% हल्का (8.96 ग्राम/सेमी³)
520+
नमक स्प्रे प्रतिरोध (घंटे, एएसटीएम बी117) - मानक परीक्षण विधि
📋 डेटा नोट:तापीय चालकता, घनत्व और संक्षारण प्रतिरोध के आंकड़े 6061-टी6 एल्यूमीनियम मिश्र धातु के भौतिक गुण प्रकाशित किए गए हैं। वास्तविक घटक प्रदर्शन सिस्टम डिज़ाइन, परिचालन स्थितियों और अन्य घटकों के साथ एकीकरण पर निर्भर करता है। सिनुपॉवर ग्राहक-विशिष्ट सत्यापन की अनुशंसा करता है।
⚖️वजन लाभ
- समतुल्य तांबे के हेडर की तुलना में 40% हल्का (2.70 बनाम 8.96 ग्राम/सेमी³)
- कंडेनसर फ्रेम और सपोर्ट पर संरचनात्मक भार कम करता है
- थोक अंतरराष्ट्रीय शिपमेंट के लिए कम माल ढुलाई लागत
- स्थापना और रखरखाव के दौरान आसान संचालन
🛡️ संक्षारण प्रदर्शन
- एएसटीएम बी117 नमक स्प्रे मानक के अनुसार परीक्षण किया गया
- सामान्य वायुमंडलीय परिस्थितियों में स्व-उपचार ऑक्साइड परत
- एल्यूमीनियम फिन सामग्री के साथ संगत - कोई गैल्वेनिक अलगाव की आवश्यकता नहीं है
- RoHS और पहुंच के अनुरूप
3. मानक एवं कस्टम विशिष्टताएँ
साइनुपावर बनाती हैअधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइपनिम्नलिखित मानक और अनुकूलन योग्य कॉन्फ़िगरेशन में:
| पैरामीटर |
मानक रेंज |
कस्टम विकल्प |
| ट्यूब बाहरी व्यास (मिमी) |
19.05 – 127.0 |
✓ प्रति ड्राइंग |
| दीवार की मोटाई (मिमी) |
0.9 – 3.2 |
✓ प्रति ड्राइंग |
| लंबाई (मिमी) |
300 – 6,000 |
✓ प्रति ड्राइंग |
| डी-फ्लैट चौड़ाई (मिमी) |
12 – 85 |
✓ प्रति ड्राइंग |
| मिश्र धातु ग्रेड |
6061-टी6, 6063-टी5 |
✓ 3003, 5052 उपलब्ध |
| सतह का उपचार |
मिल फिनिश, एनोडाइज्ड (स्पष्ट/सोना), एपॉक्सी कोटिंग |
✓ आवश्यकतानुसार |
| पोर्ट कॉन्फ़िगरेशन |
गोल, अंडाकार, खांचादार |
✓ प्रति ग्राहक ड्राइंग |
| सहनशीलता |
±0.05 मिमी |
✓ सख्त सहनशीलता उपलब्ध है |
4. गुणवत्ता सत्यापन एवं प्रमाणन
🏭उत्पादन नियंत्रण
- इन-लाइन एड़ी वर्तमान परीक्षण (एएसटीएम ई426)
- नमूना बैचों पर 100% आयामी सीएमएम निरीक्षण
- बर्स्ट दबाव परीक्षण: 1.5× डिज़ाइन दबाव न्यूनतम
- पिघलने से लेकर खत्म होने तक पूर्ण कच्चे माल का पता लगाने की क्षमता
- पूरे उत्पादन के दौरान एसपीसी निगरानी
📜 प्रमाणपत्र
- IATF16949 (Reg. 123456-789) - ऑटोमोटिव गुणवत्ता मानक
- ISO9001:2015 (CN-45678-2020) - गुणवत्ता प्रबंधन
- ISO14001:2015 - पर्यावरण प्रबंधन
- ISO45001:2018 - व्यावसायिक स्वास्थ्य और सुरक्षा
- आज्ञाकारी: RoHS, पहुंच, AHRI 210/240
5. प्राथमिक अनुप्रयोग खंड
The अधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइपकई उद्योगों में थर्मल प्रबंधन प्रणालियों में उपयोग किया जाता है:
-
वाणिज्यिक एचवीएसी- एयर-कूल्ड कंडेनसर, चिलर, छत इकाइयाँ
-
प्रशीतन- कोल्ड स्टोरेज, डिस्प्ले केस, परिवहन प्रशीतन
-
गर्मी पंप- हवा से पानी, हवा से हवा और भूतापीय प्रणाली
-
औद्योगिक शीतलन- पावर स्टेशन ड्राई कूलिंग, प्रोसेस कूलिंग
-
ऑटोमोटिव और ईवी- बैटरी कूलिंग कंडेनसर, थर्मल प्रबंधन मॉड्यूल
6. सिनुपॉवर की तुलना वैकल्पिक आपूर्तिकर्ताओं से कैसे की जाती है?
सिनुपावर काअधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइपकड़े गुणवत्ता मानकों के अनुसार निर्मित होते हैं। निम्नलिखित तुलना क्षमताओं और प्रमाणपत्रों में सत्यापन योग्य अंतरों पर प्रकाश डालती है:
| चयन मानदंड |
सिनुपावर |
विशिष्ट आपूर्तिकर्ता ए |
विशिष्ट आपूर्तिकर्ता बी |
| IATF16949 प्रमाणित |
✔ हाँ |
नहीं |
✔ हाँ |
| आयामी सहनशीलता क्षमता |
±0.05 मिमी |
±0.15 मिमी (उद्धृत) |
±0.08 मिमी (उद्धृत) |
| इन-हाउस टूलींग डिज़ाइन |
✔ 90+ उपकरण |
आउटसोर्स |
आंशिक |
| पेटेंट पोर्टफोलियो |
33 सक्रिय |
2-5 |
8-12 |
| मानक नेतृत्व समय |
15-25 कार्य दिवस |
25-35 कार्य दिवस |
20-30 कार्य दिवस |
| कस्टम प्रोफ़ाइल समर्थन |
पूर्ण OEM/ODM |
सीमित |
भरा हुआ |
| तृतीय-पक्ष परीक्षण रिपोर्ट |
अनुरोध पर उपलब्ध |
अतिरिक्त मूल्य |
उपलब्ध |
📋 नोट:प्रतिस्पर्धी जानकारी सार्वजनिक रूप से उपलब्ध उद्योग डेटा और ग्राहक प्रतिक्रिया पर आधारित है। सिनुपॉवर आपूर्तिकर्ता क्षमताओं के प्रत्यक्ष सत्यापन की अनुशंसा करता है।
7. इंजीनियरिंग सहायता एवं अनुकूलन
-
डिज़ाइन परामर्श:हमारी इंजीनियरिंग टीम ग्राहक चित्रों की समीक्षा करती है और व्यवहार्यता विश्लेषण प्रदान करती है।
-
प्रोटोटाइप विकास:पूर्ण आयामी रिपोर्ट के साथ नमूना हेडर 10-15 कार्य दिवसों में तैयार किए जाते हैं।
-
मोल्ड डिजाइन और निर्माण:इन-हाउस टूलींग क्षमता बाहरी निर्भरता को ख़त्म कर देती है।
-
बिक्री के बाद का समर्थन:बड़ी परियोजनाओं के लिए इंस्टॉलेशन मार्गदर्शन, ब्रेज़िंग पैरामीटर अनुशंसाएँ और ऑन-साइट समर्थन।
8. अपने सिस्टम के लिए सही डी-टाइप हेडर कैसे निर्दिष्ट करें
-
चरण 1 - सिस्टम क्षमता परिभाषित करें:उपयुक्त हेडर व्यास का चयन करने के लिए अपना डिज़ाइन कूलिंग लोड (किलोवाट) निर्धारित करें।
-
चरण 2 - रेफ्रिजरेंट प्रकार:R-410A, R-32, CO₂, या प्रोपेन - प्रत्येक को विशिष्ट दबाव रेटिंग की आवश्यकता होती है।
-
चरण 3 - कनेक्शन विधि:ब्रेज़्ड, मैकेनिकल (ओ-रिंग), या वेल्डेड जोड़।
-
चरण 4 - पर्यावरणीय स्थितियाँ:तटीय या औद्योगिक वातावरण में एनोडाइज्ड या लेपित फिनिश की आवश्यकता हो सकती है।
-
चरण 5 - ड्राइंग या नमूना सबमिट करें:हमारी इंजीनियरिंग टीम व्यवहार्यता और उद्धरण के साथ 24 घंटों के भीतर जवाब देती है।
9. सिनुपॉवर - आपका दीर्घकालिक थर्मल घटक भागीदार
श्री गाओ किआंग (पूर्व में फॉर्च्यून 500 निर्माता के साथ) द्वारा 2018 में स्थापित, सिनुपॉवर एक सटीक ट्यूब विशेषज्ञ से एक पूर्ण-सेवा थर्मल घटक आपूर्तिकर्ता के रूप में विकसित हुआ है। हमाराअधिकतम थर्मल अपव्यय डी-प्रकार कंडेनसर हैडर पाइपपूरी तरह से घर में ही डिज़ाइन, उपकरण और उत्पादन किया जाता है - जो हमें गुणवत्ता, लीड समय और लागत पर पूर्ण नियंत्रण देता है।
-
33 पेटेंट- डी-प्रोफाइल एक्सट्रूज़न और प्रवाह अनुकूलन के लिए 2 आविष्कार पेटेंट सहित।
-
90+ उपकरण इकाइयाँ- वेल्डिंग लाइनें, ड्राइंग मशीनें, एनीलिंग भट्टियां, पंच प्रेस और काटने का कार्य स्टेशन।
-
बाजार में उपस्थिति:87.8% पूर्वी चीन, 8.4% दक्षिण चीन, 3.8% उत्तरी चीन - वैश्विक बाजारों के लिए सक्रिय निर्यात तैयारी के साथ।
-
स्थायी सहयोग:सैनहुआ, डैनफॉस, पंकल - हमारी गुणवत्ता स्थिरता और आपूर्ति विश्वसनीयता का एक प्रमाण।
10. अक्सर पूछे जाने वाले प्रश्न
Q1: इन हेडर के लिए अधिकतम ऑपरेटिंग दबाव क्या है?हमारे 6061-टी6 हेडर 65 डिग्री सेल्सियस पर 4.5 एमपीए (650 पीएसआई) पर रेट किए गए हैं। CO₂ संस्करण 7.0 MPa रेटिंग के साथ उपलब्ध हैं।
Q2: क्या आप किसी मौजूदा प्रतिस्पर्धी के हेडर आयाम से मेल खा सकते हैं?हाँ। हम नमूनों या रेखाचित्रों से रिवर्स-इंजीनियरिंग करते हैं - आमतौर पर आयामी पुष्टि के लिए 5 कार्य दिवसों के भीतर।
Q3: मानक MOQ क्या है?मानक आकार के लिए 1,000 टुकड़े। कस्टम प्रोफाइल: 500 टुकड़े। 50-200 टुकड़ों के परीक्षण आदेश पूर्व चर्चा के साथ स्वीकार किए गए।
Q4: क्या आप बर्स्ट परीक्षण रिपोर्ट प्रदान करते हैं?हाँ। प्रत्येक बैच में प्रमाणित उपकरण अंशांकन के साथ 1.5× डिज़ाइन दबाव की बर्स्ट परीक्षण रिपोर्ट शामिल होती है।
Q5: समुद्री माल ढुलाई के लिए आप किस पैकेजिंग का उपयोग करते हैं?पीई-बैग, फोम से अलग परतें, आईएसपीएम-15 के अनुसार स्टील-प्रबलित लकड़ी के बक्से। फोटो दस्तावेज़ीकरण के साथ कंटेनर लोडिंग की निगरानी की गई।
Q6: क्या साइनुपॉवर एल्यूमीनियम हेडर का उपयोग करने के लिए सिस्टम को फिर से डिज़ाइन करने में मदद कर सकता है?हाँ। हमारी इंजीनियरिंग टीम जुड़ने के तरीकों, थर्मल विस्तार और सिस्टम एकीकरण पर परामर्श प्रदान करती है।
11. ऑर्डर पूर्ति प्रक्रिया
-
पूछताछ एवं ड्राइंग समीक्षा- 24 घंटे की प्रारंभिक प्रतिक्रिया
-
नमूना उत्पादन एवं अनुमोदन-10-15 कार्य दिवस
-
एसपीसी निगरानी के साथ बड़े पैमाने पर उत्पादन— 15-25 कार्य दिवस
-
अंतिम क्यूसी रिलीज़- 100% आयाम + विस्फोट परीक्षण + दृश्य निरीक्षण
-
पैकिंग एवं प्रेषण- पूर्ण दस्तावेज़ीकरण के साथ ट्रैक किया गया शिपमेंट
📬 अपनी तकनीकी डेटाशीट और नमूना उद्धरण का अनुरोध करें
सिनुपॉवर 24 घंटों के भीतर जवाब देता है - जिसमें चित्र, परीक्षण रिपोर्ट और मूल्य निर्धारण शामिल है।
