आधुनिक हीट ट्रांसफर सिस्टम में आयताकार ट्यूब स्थान और प्रदर्शन चुनौतियों का समाधान कैसे करते हैं?

एक नज़र में रूपरेखा

• कार्य को परिभाषित करें:ऊष्मा शुल्क, दबाव, तापमान, द्रव रसायन, पदचिह्न बाधाएँ।
• ज्यामिति चुनें:चौड़ाई/ऊंचाई, दीवार की मोटाई, कोने की त्रिज्या, सीधापन, लंबाई।
• सामग्री का चयन सोच-समझकर करें:संक्षारण, तापीय चालकता, निर्माण, उपलब्धता।
• शामिल होने और संयोजन की योजना बनाएं:वेल्डिंग/टांकना, सतहों को सील करना, विरूपण नियंत्रण।
• गुणवत्ता सत्यापित करें:आयामी निरीक्षण, रिसाव परीक्षण, सतह की सफाई, पता लगाने की क्षमता।

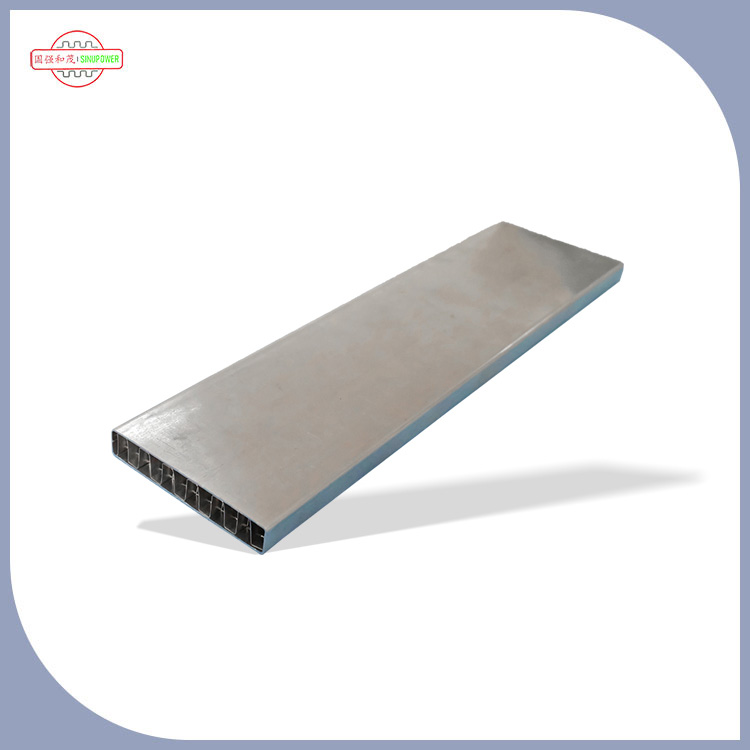

आयताकार ट्यूब क्यों चुनें?

खरीदार शायद ही कभी स्विच करते हैंआयताकार ट्यूबसिर्फ इसलिए कि वे अलग दिखते हैं। स्विच आमतौर पर तब होता है जब इनमें से एक दर्द बिंदु अपरिहार्य हो जाता है:

• स्थान सीमित है:आयताकार प्रोफाइल कसकर पैक किए जा सकते हैं और कम बर्बाद जगह के साथ सपाट सीमाओं का पालन कर सकते हैं।
• एकीकरण अजीब है:गोल ट्यूबों की तुलना में सपाट किनारे माउंटिंग, क्लैम्पिंग और संरेखण को सरल बना सकते हैं।
• हीट ट्रांसफर लेआउट को लचीलेपन की आवश्यकता है:कुछ असेंबलियों को प्लेटों या पंखों के विरुद्ध अधिक सतह क्षेत्र संपर्क से लाभ होता है।
• प्रवाह नियंत्रण आवश्यकताएँ:डिज़ाइन के आधार पर, आप प्रवाह वितरण को प्रभावित करने के लिए आंतरिक ज्यामिति को तैयार कर सकते हैं (लेकिन केवल उचित इंजीनियरिंग और सत्यापन के साथ)।

जैसा कि कहा गया है, आयताकार ज्यामिति उन जोखिमों का भी परिचय देती है जिन्हें आपको प्रबंधित करना चाहिए: कोनों पर दीवार का पतला होना, वेल्डिंग के दौरान विकृति, और ट्यूब को सपाट सतहों पर सील करना चाहिए तो सख्त आयामी अपेक्षाएं। अच्छी ख़बर यह है कि अधिकांश विफलताएँ अस्पष्ट विशिष्टताओं के कारण आती हैं—आकार के कारण नहीं।

सामान्य अनुप्रयोग और जहाँ समस्याएँ आमतौर पर शुरू होती हैं

आयताकार ट्यूबकई हीट ट्रांसफर और औद्योगिक प्रणालियों में दिखाई देते हैं, खासकर जब असेंबली कॉम्पैक्ट, मजबूत और एकीकृत करने में आसान होनी चाहिए।

• हीट एक्सचेंजर्स और कूलर:जहां पैकिंग घनत्व, समान दूरी या प्लेट संपर्क महत्वपूर्ण है।
• रेडिएटर जैसी असेंबली:जहां ट्यूब फिन्स या फ्लैट हीट स्प्रेडर्स के साथ इंटरफेस करती हैं।
• औद्योगिक एचवीएसी और प्रक्रिया शीतलन:जहां स्थापना स्थान सीमित है.
• स्किड सिस्टम और मॉड्यूलर उपकरण:जहां रूटिंग और माउंटिंग दोहराई जाने योग्य होनी चाहिए।

जहां मुद्दे आमतौर पर शुरू होते हैं

• "हमने केवल बाहरी आकार निर्दिष्ट किया है।"कोने की त्रिज्या और दीवार की सहनशीलता, फिट और प्रदर्शन बहाव के बिना।
• "इसे सपाट तरफ सील करना चाहिए।"समतलता, मोड़ और सतह की समाप्ति महत्वपूर्ण हो जाती है - लेकिन कभी नहीं बताया गया।
• "हम इसे हेडर में जोड़ देंगे।"हीट इनपुट विकृति का कारण बनता है, और ट्यूब अब असेंबली सहनशीलता को पूरा नहीं करती है।
• "इसे अंदर से साफ रहना चाहिए।"सफाई के स्तर और पैकेजिंग को परिभाषित नहीं किया गया, जिसके परिणामस्वरूप प्रदूषण और पुनः कार्य हुआ।

क्या निर्दिष्ट करें ताकि आपको वही मिले जो आपको चाहिए

अगर आप चाहते हैंआयताकार ट्यूबपूर्वानुमानित ढंग से प्रदर्शन करने के लिए, खरीदारी को एक कार्यात्मक घटक की तरह मानें—सामान्य वस्तु की तरह नहीं। एक मजबूत विशिष्टता में आमतौर पर शामिल हैं:

• बाहरी आयाम (डब्ल्यू × एच):नाममात्र मूल्य और स्वीकार्य सहनशीलता निर्दिष्ट करें।
• दीवार की मोटाई:नाममात्र मोटाई और न्यूनतम स्वीकार्य मोटाई (विशेषकर कोनों पर महत्वपूर्ण) को परिभाषित करें।
• कोने की त्रिज्या:कोने की ज्यामिति फिट, तनाव एकाग्रता और प्रवाह क्षेत्र को प्रभावित करती है।
• लंबाई और अंतिम स्थिति:कट सहिष्णुता, चौकोरता, डिबरिंग आवश्यकता, और क्या सिरों को कैप किया जाना चाहिए या संरक्षित किया जाना चाहिए।
• सीधापन और मोड़:लंबे समय तक चलने, हेडर इंसर्शन और सीलिंग सतहों के लिए महत्वपूर्ण।
• सतह की स्थिति:अचारयुक्त/निष्क्रिय, चमकीला एनील्ड, मिल फिनिश, या अन्य सहमत फिनिश; स्वच्छता संबंधी अपेक्षाओं को परिभाषित करें।
• दबाव और तापमान:संचालन और परीक्षण की स्थितियाँ सामग्री और निरीक्षण योजनाओं को संरेखित करने में मदद करती हैं।
• मीडिया/संक्षारण वातावरण:क्लोराइड, सल्फर यौगिक, ग्लाइकोल, तेल, पानी की गुणवत्ता, आदि।
• मात्रा और लॉट रणनीति:प्रोटोटाइप बनाम बड़े पैमाने पर उत्पादन, और क्या आपको दोहराव के लिए लगातार लॉट की आवश्यकता है।

एक व्यावहारिक युक्ति: यदि ट्यूब को गैस्केट, प्लेट या हेडर स्लॉट के साथ मिलना चाहिए, तो एक साधारण ड्राइंग या "गो/नो-गो" गेज परिभाषा शामिल करें। वह एकल कदम अधिकांश "यह फिट नहीं बैठता" आश्चर्य को रोकता है।

सामग्री का चयन जो वास्तविकता से मेल खाता हो

कई खरीदार यह पूछकर शुरुआत करते हैं, "कौन सा मिश्रधातु सबसे अच्छा है?" बेहतर प्रश्न यह है: “कौन सी सामग्री किसके लिए सर्वोत्तम हैमेराद्रव, तापमान, जुड़ने की विधि और रखरखाव की वास्तविकता?" के लिएआयताकार ट्यूब, सही उत्तर संक्षारण प्रतिरोध, थर्मल प्रदर्शन, फॉर्मैबिलिटी और आपूर्ति स्थिरता को संतुलित करता है।

• स्टेनलेस स्टील विकल्प:अक्सर मांग वाले वातावरण में संक्षारण प्रतिरोध और स्थायित्व के लिए चुना जाता है। क्लोराइड एक्सपोज़र, सफाई रसायनों और दरार की स्थिति पर ध्यान दें।
• कार्बन स्टील विकल्प:लागत प्रभावी जहां संक्षारण को नियंत्रित किया जा सकता है (कोटिंग्स, अवरोधक, बंद-लूप तरल पदार्थ)। सत्यापित करें कि रखरखाव योजना जोखिम के अनुरूप है।
• एल्यूमिनियम विकल्प:अच्छी चालकता के साथ हल्के, लेकिन जुड़ने के तरीकों और गैल्वेनिक अनुकूलता को सावधानीपूर्वक प्रबंधित किया जाना चाहिए।
• तांबा मिश्र धातु:विशिष्ट अनुप्रयोगों में मजबूत थर्मल प्रदर्शन, लेकिन कुछ रसायन शास्त्र के साथ संगतता मायने रखती है।

यदि आप अनिश्चित हैं, तो पूरी तरल कहानी का वर्णन करें - स्टार्टअप, शटडाउन, सफाई, ऑफ-स्पेक घटनाएं - क्योंकि संक्षारण समस्याएं अक्सर "दुर्लभ दिनों" से आती हैं, सामान्य ऑपरेशन से नहीं।

विनिर्माण और जुड़ने के नुकसान (और उनसे कैसे बचें)

आयताकार प्रोफाइल उन वास्तविकताओं का परिचय देते हैं जिनकी खरीदार हमेशा उम्मीद नहीं करते हैं। यहां बताया गया है कि ऑर्डर करते समय किन बातों का ध्यान रखना चाहिएआयताकार ट्यूबहीट ट्रांसफर असेंबलियों के लिए:

• कोने का पतला होना:बनाने से कोनों पर मोटाई कम हो सकती है। यदि ताकत, दबाव या थकान मायने रखती है, तो न्यूनतम मोटाई की आवश्यकता और निरीक्षण दृष्टिकोण निर्दिष्ट करें।
• आयामी स्प्रिंगबैक:कुछ सामग्रियाँ बनने के बाद "आराम" करती हैं। उन सहनशीलताओं पर सहमत हों जो वास्तविक उत्पादन क्षमता और आपकी असेंबली आवश्यकताओं को दर्शाती हैं।
• वेल्ड सीम प्रभाव (यदि वेल्डेड ट्यूब):झुकने, विस्तार करने या हेडर डालने के लिए सीम का स्थान और गुणवत्ता मायने रख सकती है। यदि सीम स्थिति मायने रखती है, तो बताएं।
• वेल्डिंग के दौरान हेडर में विकृति:हीट इनपुट ट्यूब को वर्गाकार से बाहर खींच सकता है। फिक्स्चरिंग, वेल्ड अनुक्रम और यथार्थवादी समतलता/सीधापन आवश्यकताओं के माध्यम से नियंत्रण।
• प्रसंस्करण के बाद साफ-सफाई:स्नेहक और कण सिस्टम प्रदर्शन को नुकसान पहुंचा सकते हैं। इसकी सुरक्षा के लिए आंतरिक सफ़ाई और पैकेजिंग को परिभाषित करें।

यहीं पर अनुभवी निर्माता मायने रखते हैं। कई खरीदार जैसे साझेदारों के साथ काम करते हैंसिनुपावर हीट ट्रांसफर ट्यूब चांगशू लिमिटेडक्योंकि हीट ट्रांसफर टयूबिंग सामान्य संरचनात्मक टयूबिंग की तुलना में कम क्षमाशील है - छोटे विचलन लीक, दबाव ड्रॉप शिफ्ट और असेंबली रीवर्क में बदल सकते हैं।

गुणवत्ता सत्यापन और दस्तावेज़ीकरण

यदि आपके प्रोजेक्ट में जोखिम सहन करने की सख्त क्षमता है - कूलेंट लीक, डाउनटाइम लागत, या वारंटी एक्सपोज़र के बारे में सोचें - तो समस्याएँ सामने न आने की उम्मीद करने के बजाय ऑर्डर में गुणवत्ता की जाँच करें।

• आयामी निरीक्षण:डब्ल्यू × एच, दीवार की मोटाई (यदि महत्वपूर्ण हो तो कोनों सहित), सीधापन और मोड़ की पुष्टि करें।
• रिसाव और अखंडता परीक्षण:आपके आवेदन के लिए उपयुक्त परीक्षण पद्धति और स्वीकृति मानदंड को परिभाषित करें।
• सतह और साफ़-सफ़ाई की जाँच:हीट एक्सचेंजर्स के लिए विशेष रूप से महत्वपूर्ण है जहां गंदगी या संदूषण प्रदर्शन को नुकसान पहुंचाता है।
• पता लगाने की क्षमता:गर्मी/लॉट की पहचान और दस्तावेज़ीकरण स्थिरता और मूल कारण विश्लेषण में मदद करते हैं।

एक व्यावहारिक क्रय कदम: एक छोटे प्री-प्रोडक्शन बैच का अनुरोध करें और वास्तविक असेंबली परीक्षण करें। यह पुष्टि करने का सबसे तेज़ तरीका है कि आपकाआयताकार ट्यूबआपके वास्तविक फिक्स्चर और जुड़ने की प्रक्रिया में व्यवहार करेगा।

त्वरित तुलना तालिका

क्रेता की चेकलिस्ट

• परिचालन स्थितियाँ (दबाव, तापमान, कर्तव्य चक्र) क्या हैं?
• सामान्य उपयोग और सफाई के दौरान ट्यूब कौन सा द्रव रसायन देखेगी?
• कौन सा असेंबली चरण सबसे संवेदनशील है (हेडर इंसर्शन, सीलिंग, वेल्डिंग, ब्रेजिंग)?
• कौन से आयाम वास्तव में महत्वपूर्ण हैं: चौड़ाई/ऊंचाई, दीवार, कोने की त्रिज्या, सीधापन, मोड़?
• क्या आपको आंतरिक सफ़ाई नियंत्रण और सुरक्षात्मक पैकेजिंग की आवश्यकता है?
• आप किस सत्यापन की अपेक्षा करते हैं: आयामी रिपोर्ट, अखंडता परीक्षण, सामग्री पता लगाने की क्षमता?
• क्या आप पूर्ण उत्पादन से पहले एक छोटा परीक्षण लॉट चाहते हैं?

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या हीट एक्सचेंजर्स के लिए आयताकार ट्यूब हमेशा गोल ट्यूब से बेहतर होती हैं?

हमेशा नहीं।आयताकार ट्यूबजब स्थान की कमी, पैकिंग घनत्व, या फ्लैट-साइड एकीकरण मायने रखता है तो यह उत्कृष्ट हो सकता है। गोल ट्यूब झुकने, मानक फिटिंग और कुछ विनिर्माण मार्गों के लिए आसान हो सकते हैं। "बेहतर" विकल्प आपकी असेंबली विधि, स्वीकार्य दबाव ड्रॉप और इंस्टॉलेशन बाधाओं पर निर्भर करता है।

Q2: कौन से आयामी विवरण सबसे अधिक पुनर्कार्य का कारण बनते हैं?

कोने की त्रिज्या, मोड़, सीधापन, और अंत वर्गाकारता के लिए गुम परिभाषाएँ आम परेशानी पैदा करने वाली हैं। यदि ट्यूब को हेडर स्लॉट में फिट होना चाहिए या प्लेट पर सील होना चाहिए, तो वे "माध्यमिक" विवरण प्राथमिक आवश्यकताएं बन जाते हैं।

Q3: मैं आयताकार-ट्यूब हेडर असेंबली में रिसाव के जोखिम को कैसे कम कर सकता हूं?

एक स्पष्ट इंटरफ़ेस परिभाषा के साथ प्रारंभ करें: स्लॉट आकार, प्रविष्टि गहराई और सहनशीलता स्टैक। फिर ट्यूब ज्यामिति (मोड़/सीधापन), अंतिम गुणवत्ता (डिबरिंग/चौकोरपन), और जुड़ने की विधि की गर्मी विरूपण को नियंत्रित करें। एक छोटा प्री-प्रोडक्शन असेंबली परीक्षण अक्सर सबसे तेज़ सत्यापन होता है।

Q4: मुझे कोनों पर दीवार की मोटाई के बारे में क्या पूछना चाहिए?

यदि दबाव या थकान मायने रखती है, तो न्यूनतम दीवार मोटाई की आवश्यकता के बारे में पूछें (केवल नाममात्र नहीं) और स्पष्ट करें कि इसकी जांच कैसे की जाएगी। कोने का व्यवहार दृष्टिकोण और सामग्री बनाने पर निर्भर करता है।

Q5: क्या मैं किसी शीतलक या सफाई प्रक्रिया के लिए उसी पसंदीदा सामग्री का उपयोग कर सकता हूँ?

ऐसा मानना ​​जोखिम भरा है. कुछ तरल पदार्थ सामान्य संचालन में स्थिर होते हैं लेकिन सफाई, उच्च तापमान की घटनाओं या ठहराव के दौरान आक्रामक हो जाते हैं। सामग्री का चयन करते समय पूर्ण "द्रव जीवन कहानी" प्रदान करेंआयताकार ट्यूब.

Q6: गर्मी हस्तांतरण आयताकार टयूबिंग के लिए आपूर्तिकर्ता को "अच्छा" क्या बनाता है?

संगति, दस्तावेज़ीकरण और प्रक्रिया नियंत्रण उतना ही मायने रखता है जितना कि कीमत। आप एक ऐसा भागीदार चाहते हैं जो आयामी स्थिरता, स्वच्छता अपेक्षाओं को समझता हो, और जुड़ने के तरीके अंतिम प्रदर्शन को कैसे प्रभावित करते हैं - खासकर जब प्रोटोटाइप से वॉल्यूम उत्पादन की ओर बढ़ रहे हों।

अंतिम विचार

आयताकार ट्यूबजब आपके डिज़ाइन को कॉम्पैक्ट पैकेजिंग, पूर्वानुमानित माउंटिंग और आधुनिक हीट ट्रांसफर असेंबलियों में कुशल एकीकरण की आवश्यकता हो तो यह एक स्मार्ट समाधान हो सकता है। एक सहज परियोजना और एक कष्टदायक परियोजना के बीच सबसे बड़ा अंतर सरल है: स्पष्ट विनिर्देश और सत्यापन जो मेल खाता है कि ट्यूबों का वास्तव में उपयोग कैसे किया जाएगा।

यदि आप किसी नए डिज़ाइन की योजना बना रहे हैं या किसी मौजूदा असेंबली का समस्या निवारण कर रहे हैं,सिनुपावर हीट ट्रांसफर ट्यूब चांगशू लिमिटेडआयाम, सामग्री और उत्पादन की तैयारी पर व्यावहारिक मार्गदर्शन में आपकी सहायता कर सकता है। आवश्यकताओं से विश्वसनीय आपूर्ति योजना की ओर बढ़ने के लिए तैयार हैं? हमसे संपर्क करेंअपने आवेदन पर चर्चा करने और अपने सिस्टम के अनुरूप समाधान प्राप्त करने के लिए।
