फ्लैट ओवल ट्यूब तंग जगहों में हीट एक्सचेंजर के प्रदर्शन को कैसे सुधारते हैं?

अमूर्त: फ्लैट ओवल ट्यूबफ़िनड-ट्यूब हीट एक्सचेंजर्स में व्यापक रूप से उपयोग किया जाता है क्योंकि वे दो चीजों को संतुलित करने में मदद करते हैं जिनसे ग्राहक लगातार लड़ते हैं: मजबूत गर्मी हस्तांतरण और कम वायु-पक्ष प्रतिरोध। यह आलेख बताता है कि फ्लैट ओवल ट्यूब क्या हैं, वे कहां चमकते हैं, खरीदार के सबसे आम दर्द बिंदु (दबाव में गिरावट, शोर, क्षमता सीमा, संक्षारण, असंगत आयाम, जुड़ने के मुद्दे), और आपके प्रोजेक्ट के लिए सही ट्यूब निर्दिष्ट करने में मदद करने के लिए एक व्यावहारिक चेकलिस्ट। आपको एक तुलना तालिका, चयन युक्तियाँ और एक FAQ भी मिलेगा ताकि आप "सुनिश्चित नहीं कि क्या माँगा जाए" से "आश्वस्त खरीदारी निर्णय" की ओर बढ़ सकें।

विषयसूची

• रूपरेखा
• फ्लैट ओवल ट्यूब क्या हैं?
• ग्राहक के दर्द के बिंदु और फ्लैट ओवल ट्यूब कैसे मदद करते हैं
• जहां फ्लैट ओवल ट्यूब आमतौर पर उपयोग किए जाते हैं
• फ्लैट ओवल ट्यूब बनाम गोल ट्यूब तुलना तालिका
• एक व्यावहारिक चयन मार्गदर्शिका
• ऑर्डर देने से पहले गुणवत्ता जांच सूची
• डिज़ाइन नोट्स जो महंगे पुनर्कार्य को रोकते हैं
• अक्सर पूछे जाने वाले प्रश्न
• अगले कदम

रूपरेखा

1. परिभाषित करें कि फ्लैट ओवल ट्यूब क्या हैं और आकार क्यों मायने रखता है।
2. आकृति को वास्तविक दुनिया की समस्याओं से जोड़ें: वायु प्रवाह प्रतिरोध, शोर, पदचिह्न, पंख संपर्क और परिचालन लागत।
3. विशिष्ट अनुप्रयोग और निर्णय मानदंड दिखाएँ।
4. खरीदार-अनुकूल तालिका में गोल ट्यूबों के साथ फ्लैट ओवल ट्यूबों की तुलना करें।
5. एक चयन चेकलिस्ट प्रदान करें: सामग्री, आयाम, सहनशीलता, जुड़ने की विधि, संक्षारण रणनीति और निरीक्षण।
6. कार्रवाई योग्य अगले चरण और आपूर्तिकर्ता से संपर्क करने का आसान तरीका बताएं।

फ्लैट ओवल ट्यूब क्या हैं?

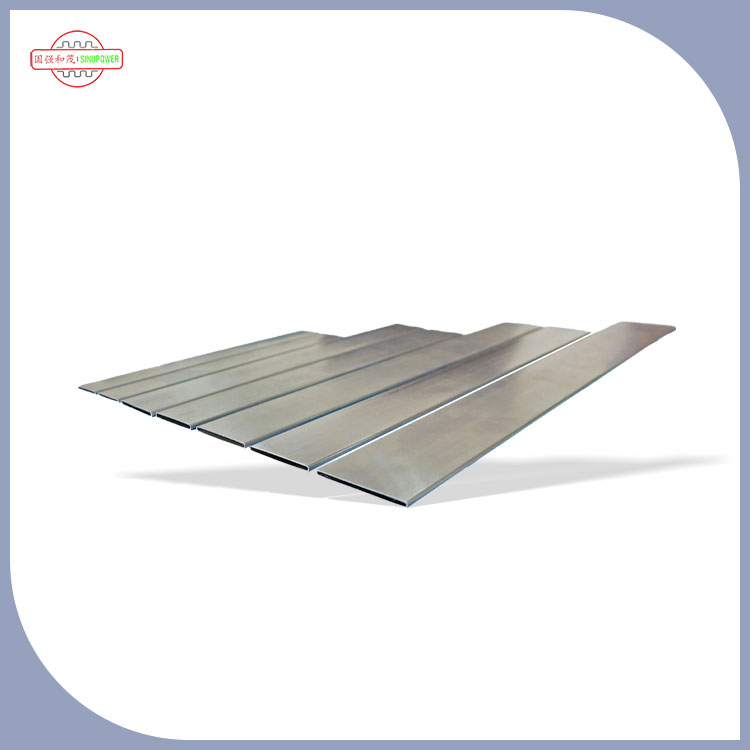

फ्लैट ओवल ट्यूबअंडाकार क्रॉस-सेक्शन वाली हीट-ट्रांसफर ट्यूब होती हैं जिनकी प्रोफ़ाइल पारंपरिक गोल ट्यूब की तुलना में "चपटी" होती है। फिनड-ट्यूब हीट एक्सचेंजर्स में, ट्यूब आपके काम करने वाले तरल पदार्थ (पानी, रेफ्रिजरेंट, ग्लाइकोल, तेल, आदि) के लिए राजमार्ग है, जबकि फिन मदद करते हैं हवा के साथ गर्मी का आदान-प्रदान करें। ट्यूब का आकार प्रभावित करता है कि कुंडल के चारों ओर हवा कैसे बहती है, पंख कैसे जुड़ते हैं, और आप प्रति इकाई क्षेत्र में कितनी गर्मी स्थानांतरित कर सकते हैं।

फ्लैट ओवल ट्यूबों को एक व्यावहारिक ज्यामिति उन्नयन के रूप में सोचें: वे मजबूत ताप विनिमय को बनाए रखते हुए वायु-पक्ष प्रतिरोध को कम कर सकते हैं। जब यूनिट गंदी हो जाती है तो वह संयोजन अक्सर छोटे कॉइल, शांत पंखे, कम बिजली की खपत या व्यापक ऑपरेटिंग मार्जिन में तब्दील हो जाता है।

कई खरीदार सबसे पहले फ़्लैट ओवल ट्यूबों पर विचार करते हैं जब वे इनमें से किसी एक बाधा का सामना करते हैं:सीमित स्थापना स्थान, सख्त ऊर्जा लक्ष्य, शोर सीमा, यादबाव ड्रॉप छत. यदि यह परिचित लगता है, तो पढ़ना जारी रखें—सही ढंग से निर्दिष्ट होने पर यह आकार एक बहुत ही सीधा समाधान हो सकता है।

ग्राहक के दर्द के बिंदु और फ्लैट ओवल ट्यूब कैसे मदद करते हैं

हीट-ट्रांसफर टयूबिंग ख़रीदना केवल "ट्यूब आकार" के बारे में नहीं है। छिपी हुई बाधाओं के कारण अधिकांश परियोजनाएँ विफल हो जाती हैं या विलंबित हो जाती हैं: एयर-साइड प्रेशर ड्रॉप, फिन फिट, संक्षारण, जुड़ने की अनुकूलता, और बैच से बैच तक आयामी स्थिरता। यहां बताया गया है कि फ्लैट ओवल ट्यूब सबसे आम दर्द बिंदुओं को कैसे संबोधित कर सकते हैं।

• दर्द बिंदु 1: उच्च वायु-पक्ष दबाव में गिरावट और बढ़ती पंखे की ऊर्जा
  कई कॉइल डिज़ाइनों में, एयर-साइड प्रतिरोध परिचालन लागत पर हावी होता है। फ्लैट ओवल ट्यूब वायुप्रवाह में निम्न-प्रोफ़ाइल बाधा उत्पन्न कर सकते हैं, दबाव ड्रॉप को कम करने में मदद करना। इसका मतलब यह हो सकता है कि छोटे पंखे, कम पंखे की गति, या धूल जमा होने पर अधिक स्थिर प्रदर्शन।
• दर्द बिंदु 2: "हमें अधिक क्षमता की आवश्यकता है, लेकिन पदचिह्न नहीं बढ़ सकते"
  जब आप कुंडल की गहराई या ललाट क्षेत्र को नहीं बढ़ा सकते हैं, तो आप ज्यामिति को अनुकूलित करना शुरू करते हैं। फ्लैट ओवल ट्यूब कॉम्पैक्ट कॉइल लेआउट का समर्थन कर सकते हैं, अक्सर डिजाइनरों को फिन पैक के माध्यम से हवा की आवाजाही में सुधार करके उसी स्थान से अधिक प्रदर्शन प्राप्त करने में मदद मिलती है।
• दर्द बिंदु 3: शोर सीमा (वाणिज्यिक एचवीएसी, परिवहन और आवासीय आराम)
  यदि आप वायु-पक्ष प्रतिरोध को कम कर सकते हैं, तो आप अक्सर समान प्रवाह दर तक पहुंचने के लिए आवश्यक पंखे की शक्ति को कम कर सकते हैं - यह सबसे विश्वसनीय में से एक है शोर कम करने के तरीके, क्योंकि आप क्षमता से समझौता किए बिना पंखे को धीमी गति से चला सकते हैं।
• दर्द बिंदु 4: असंगत फिन-टू-ट्यूब संपर्क और असमान गर्मी हस्तांतरण
  फिनन्ड कॉइल पंख और ट्यूब के बीच अच्छे यांत्रिक संपर्क पर निर्भर करते हैं। खराब आयामी स्थिरता के कारण पंख ढीले हो जाते हैं, तापीय प्रतिरोध बढ़ जाता है, और प्रदर्शन बिखराव। फ्लैट ओवल ट्यूबों को अक्सर फिन डिज़ाइन के साथ जोड़ा जाता है जो स्थिर संपर्क क्षेत्र का पक्ष लेते हैं - जब सहनशीलता नियंत्रित होती है।
• दर्द बिंदु 5: कठोर वातावरण में संक्षारण, रिसाव, या समय से पहले विफलता
  ट्यूब सामग्री, सतह की स्थिति और कोटिंग रणनीति आकार जितनी ही मायने रखती है। फ्लैट ओवल ट्यूब कई सामग्री विकल्पों में उपलब्ध हैं, जो आपको विशिष्ट संक्षारण जोखिमों (आर्द्रता, नमक स्प्रे, सफाई रसायन, औद्योगिक निकास) को लक्षित करने की अनुमति देता है।
• दर्द बिंदु 6: जुड़ने के मुद्दे (टांकना, वेल्डिंग, विस्तार, और हेडर)
  अंत-निर्माण, सीम गुणवत्ता और आयामी दोहराव सीधे प्रभावित करते हैं कि ट्यूब हेडर से कितनी आसानी से जुड़ते हैं और जोड़ कितने विश्वसनीय रूप से परीक्षण पास करते हैं। सबसे अच्छे परिणाम जुड़ने की विधि को जल्दी निर्दिष्ट करने, फिर ट्यूब सामग्री और उस विधि की सहनशीलता का मिलान करने से आते हैं।

यदि आपके पास कभी कोई कॉइल है जो कागज पर बहुत अच्छी लगती है लेकिन क्षेत्र में प्रदर्शन करने में विफल रही है, तो यह आमतौर पर उपरोक्त वस्तुओं में से एक के कारण होता है ट्यूब विनिर्देश में पर्याप्त रूप से परिभाषित नहीं किया गया था।

जहां फ्लैट ओवल ट्यूब आमतौर पर उपयोग किए जाते हैं

फ्लैट ओवल ट्यूब उद्योगों की एक विस्तृत श्रृंखला में दिखाई देते हैं क्योंकि लाभ (वायु प्रवाह दक्षता, कॉम्पैक्टनेस और स्थिर फिन एकीकरण) कई वायु-से-द्रव ताप विनिमायकों पर लागू करें।

• एचवीएसी कॉइल्सव्यावसायिक भवनों और ऊर्जा-सचेत रेट्रोफ़िट के लिए
• ऑटोमोटिव और परिवहन हीट एक्सचेंजर्सजहां हवा का प्रवाह, शोर और पैकेजिंग सख्ती से प्रतिबंधित हैं
• प्रशीतन प्रणाली(कंडेनसर और बाष्पीकरणकर्ता) प्रति वर्ग मीटर बेहतर प्रदर्शन का लक्ष्य रखते हैं
• औद्योगिक शीतलनजहां निरंतर संचालन से पंखे की बिजली जीवन भर की बड़ी लागत बन जाती है
• साफ-सुथरा कमरा और संवेदनशील वातावरणजहां कम शोर और पूर्वानुमानित प्रदर्शन महत्वपूर्ण हैं

व्यवहार में, "सही" विकल्प आपकी प्राथमिकताओं पर निर्भर करता है: न्यूनतम दबाव ड्रॉप, अधिकतम क्षमता, संक्षारण प्रतिरोध, या विनिर्माण सादगी। एक अच्छा आपूर्तिकर्ता आपको एक आकार-सभी के लिए फिट विकल्प पर जोर देने के बजाय उन प्राथमिकताओं के साथ ट्यूब ज्यामिति को संरेखित करने में मदद करेगा।

फ्लैट ओवल ट्यूब बनाम गोल ट्यूब तुलना तालिका

एक व्यावहारिक चयन मार्गदर्शिका

देरी से बचने का सबसे तेज़ तरीका एक इंजीनियर की तरह फ्लैट ओवल ट्यूबों को निर्दिष्ट करना और उन्हें एक प्रोजेक्ट मैनेजर की तरह खरीदना है: परिभाषित करें कि क्या मायने रखता है, सहनशीलता को लॉक करें, और ट्यूब को अपनी जॉइनिंग और परीक्षण पद्धति के साथ संरेखित करें।

• 1) अपनी परिचालन स्थितियों की पुष्टि करें
  कार्यशील तरल पदार्थ, दबाव सीमा, ऑपरेटिंग तापमान और सफाई/रखरखाव जोखिम को परिभाषित करें। इससे सामग्री और दीवार की मोटाई के विकल्प सीमित हो जाएंगे।
• 2) आदत के आधार पर नहीं, पर्यावरण के आधार पर सामग्री चुनें
  संक्षारक या तटीय वातावरण के लिए, संक्षारण रणनीति वैकल्पिक नहीं है। विचार करें कि क्या आपको स्टेनलेस, लेपित स्टील, या अन्य समाधानों की आवश्यकता है आपके सिस्टम और अनुपालन आवश्यकताओं के आधार पर।
• 3) उन आयामों को परिभाषित करें जो फिन फिट को प्रभावित करते हैं
  फ्लैट ओवल ट्यूबों को प्रमुख/छोटे आयामों, कोने की त्रिज्या (यदि लागू हो), और स्वीकार्य ओवलिटी/सपाटता सीमाओं की स्पष्ट परिभाषा की आवश्यकता होती है। यदि पंखों को ट्यूब से मिलान करने के लिए छिद्रित या मोहर लगाया जाता है, तो सहनशीलता स्टैक-अप बहुत मायने रखता है।
• 4) अपनी ज्वाइनिंग का तरीका पहले ही तय कर लें
  चाहे आप विस्तार करें, ब्रेक लगाएं, वेल्ड करें, या यंत्रवत् हेडर से जुड़ें, आपकी ट्यूब की अंतिम स्थिति और सतह की आवश्यकताएं बदल जाती हैं। देर से जुड़ने वाले परिवर्तन कुंडल पुनः कार्य का एक सामान्य कारण हैं।
• 5) विनिर्माण क्षमता और नेतृत्व समय की योजना बनाएं
  यदि आपको कस्टम लंबाई, एंड-फॉर्मिंग, विशेष कोटिंग्स, या गैर-मानक सहनशीलता की आवश्यकता है, तो इसे अपने शेड्यूल में शामिल करें। आप बड़े पैमाने पर उत्पादन से पहले प्री-प्रोडक्शन नमूने भी चाहेंगे।

यह वह जगह है जहां एक अनुभवी निर्माता आपके सप्ताह बचा सकता है। उदाहरण के लिए,सिनुपावर हीट ट्रांसफर ट्यूब चांगशू लिमिटेडकॉइल और एक्सचेंजर अनुप्रयोगों में प्रयुक्त हीट-ट्रांसफर टयूबिंग पर ध्यान केंद्रित करता है, और जब आप अपनी कॉइल ड्राइंग, फिन स्पेक और जुड़ने की विधि को सामने से साझा करते हैं तो प्रोजेक्ट आमतौर पर तेजी से आगे बढ़ते हैं।

ऑर्डर देने से पहले गुणवत्ता जांच सूची

फ्लैट ओवल ट्यूब उत्कृष्ट परिणाम दे सकते हैं, लेकिन केवल तभी जब उत्पाद सुसंगत हो। यहां एक खरीदार-अनुकूल चेकलिस्ट है जिसे आप अपने आरएफक्यू में कॉपी कर सकते हैं।

1. आयामी स्थिरता:प्रमुख/छोटे आयाम, सीधापन, और लंबाई सहनशीलता आपके फिन टूलींग और हेडर के साथ संरेखित।
2. सतह की स्थिति:आपकी जुड़ने की विधि (विशेषकर टांकने या वेल्डिंग के लिए) के लिए उपयुक्त साफ, नियंत्रित सतह फिनिश।
3. दीवार की मोटाई नियंत्रण:अनावश्यक भार/लागत बढ़ाए बिना दबाव आवश्यकताओं और निर्माण प्रक्रियाओं के लिए पर्याप्त।
4. सीम अखंडता (यदि लागू हो):एक परीक्षण योजना के साथ स्थिर वेल्ड/सीम गुणवत्ता जो आपके जोखिम स्तर से मेल खाती है।
5. रिसाव परीक्षण दृष्टिकोण:उत्पादन शुरू होने से पहले दबाव परीक्षण विधि और स्वीकृति मानदंड परिभाषित करें।
6. पता लगाने की क्षमता:बैच आईडी, सामग्री प्रमाणन अपेक्षाएं, और निरीक्षण रिकॉर्ड जो आपकी आंतरिक क्यूए आवश्यकताओं से मेल खाते हैं।
7. पैकेजिंग और सुरक्षा:पारगमन डेंट और खरोंच से बचें जो फिन सम्मिलन को बर्बाद कर सकते हैं और अस्वीकृति का कारण बन सकते हैं।

यदि आप "असेंबली तक ठीक दिखते हैं" से परेशान हैं, तो आयामी नियंत्रण और पैकेजिंग सुरक्षा आमतौर पर दो सबसे बड़े अपग्रेड हैं जिनकी आप मांग कर सकते हैं।

डिज़ाइन नोट्स जो महंगे पुनर्कार्य को रोकते हैं

ये व्यावहारिक विवरण हैं जो अक्सर पहले उत्पादन चलने तक छूट जाते हैं:

• फिन कॉलर डिज़ाइन मायने रखता है
  ट्यूब ज्यामिति में छोटे-छोटे परिवर्तन भी फिन सम्मिलन बल, संपर्क प्रतिरोध और स्क्रैप दर को बदल सकते हैं। फिन टूलिंग को ट्यूब टॉलरेंस बैंड पर संरेखित करें।
• कम विशिष्टता या अधिक विशिष्टता सहनशीलता न रखें
  अत्यधिक सख्त सहनशीलता लागत और लीड समय को बढ़ाती है; अत्यधिक ढीली सहनशीलता असेंबली विफलता का कारण बनती है। लक्ष्य सहनशीलता जो आपकी कॉइल प्रक्रिया क्षमता से मेल खाती है।
• कोटिंग की मोटाई का ध्यान रखें (यदि उपयोग किया गया हो)
  सुरक्षात्मक कोटिंग्स फिट और जुड़ने के व्यवहार को बदल सकती हैं। यदि कोटिंग आपकी संक्षारण योजना का हिस्सा है, तो इसे आयामी और प्रक्रिया धारणाओं में शामिल करें।
• आपकी वास्तविक प्रक्रिया के साथ प्रोटोटाइप
  आपके वास्तविक फिन इंसर्शन, हेडर जॉइनिंग और दबाव परीक्षण का उपयोग करके एक छोटा पायलट रन किसी भी स्प्रेडशीट मॉडल की तुलना में समस्याओं को तेजी से प्रकट करेगा।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या फ्लैट ओवल ट्यूब हमेशा गोल ट्यूब से बेहतर होती हैं?
उत्तर: हमेशा नहीं. फ्लैट ओवल ट्यूब तब चमकते हैं जब वायु-पक्ष प्रतिरोध, शोर, या पैकेजिंग आपका सीमित कारक होता है। उच्च मानकीकृत डिज़ाइनों के लिए गोल ट्यूब एक बढ़िया विकल्प हो सकते हैं जहां सादगी और व्यापक टूलींग संगतता प्राथमिकता है।

Q2: फ्लैट ओवल ट्यूब ऑर्डर करते समय खरीदार सबसे बड़ी गलती क्या करते हैं?
उत्तर: प्रमुख सहनशीलता विवरण छोड़ना। यदि आरएफक्यू स्पष्ट रूप से आयामी स्थिरता (सपाटता/अंडाकार अपेक्षाओं सहित) को परिभाषित नहीं करता है, तो आप असेंबली के दौरान फिन फिट समस्याओं, परिवर्तनीय कॉइल प्रदर्शन और उच्च स्क्रैप का जोखिम उठाते हैं।

Q3: क्या फ्लैट ओवल ट्यूब परिचालन लागत को कम करते हैं?
ए: वे कर सकते हैं। यदि डिज़ाइन एयर-साइड दबाव ड्रॉप को कम करता है, तो आप कम पंखे की शक्ति या कम पंखे की गति के साथ समान क्षमता प्राप्त कर सकते हैं, जो अक्सर ऊर्जा बचत और कम शोर में तब्दील हो जाता है।

Q4: त्वरित कोटेशन के लिए मुझे आपूर्तिकर्ता को कौन सी जानकारी भेजनी चाहिए?
उत्तर: अपने ट्यूब आयाम, सामग्री प्राथमिकता, आवश्यक लंबाई, अपेक्षित वार्षिक मात्रा, जुड़ने की विधि (हेडर तक), दबाव/तापमान सीमा, और किसी भी संक्षारण या कोटिंग आवश्यकताओं को साझा करें। एक साधारण कॉइल ड्राइंग और फिन स्पेक चीजों को नाटकीय रूप से गति दे सकता है।

Q5: मैं खरीद को धीमा किए बिना गुणवत्ता का सत्यापन कैसे करूँ?
उत्तर: प्री-प्रोडक्शन नमूना सेट के लिए पूछें, आयामी निरीक्षण रिकॉर्ड का अनुरोध करें, अपनी रिसाव परीक्षण विधि और स्वीकृति मानदंड को परिभाषित करें, और पैकेजिंग सुरक्षा पर सहमत हों। यह QC को केंद्रित रखता है और असेंबली के दौरान आश्चर्य को रोकता है।

अगले कदम

फ्लैट ओवल ट्यूब सिर्फ एक "अलग आकार" नहीं हैं - वे एयरफ्लो दक्षता, कॉम्पैक्टनेस और प्रदर्शन स्थिरता में सुधार के लिए एक व्यावहारिक लीवर हैं जब आपका एक्सचेंजर डिज़ाइन वास्तविक दुनिया की सीमाओं को छू रहा हो। मुख्य बात यह है कि ट्यूब को एक सिस्टम के हिस्से के रूप में माना जाए: पंख, हेडर, जुड़ने की विधि और पर्यावरण सभी पर एक साथ विचार करने की जरूरत है.

यदि आप आगामी कॉइल या हीट एक्सचेंजर परियोजना के लिए फ्लैट ओवल ट्यूब का मूल्यांकन कर रहे हैं, तो अपनी ड्राइंग और परिचालन स्थितियों को जल्दी साझा करें ताकि आपूर्तिकर्ता सबसे उपयुक्त ट्यूब विशिष्टता और निरीक्षण योजना की अनुशंसा करें। उत्पाद समर्थन और विनिर्माण क्षमता विवरण के लिए,हमसे संपर्क करेंपरसिनुपावर हीट ट्रांसफर ट्यूब चांगशू लिमिटेडऔर आइए अपनी बाधाओं को एक विश्वसनीय, उत्पादन-तैयार समाधान में बदल दें।
